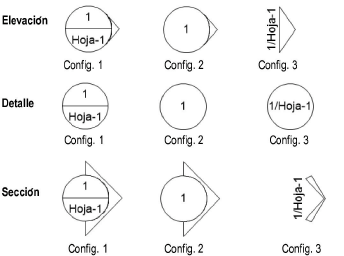

La herramienta Marcador de referencia muestra el número de dibujo y el número de hoja del dibujo de referencia. Seleccione desde varias configuraciones.
Para crear un marcador de referencia:
1. Asegúrese que la capa correspondiente esté activa.
2. Haga clic en la herramienta Marcador de referencia desde el conjunto de herramientas Cotas/notas.
3. Haga clic en el dibujo en el lugar deseado para colocar un objeto marcador de referencia.
4. Haga clic nuevamente para establecer el giro.
Si se inserta el objeto en esta sesión por primera vez, se abrirá el cuadro de diálogo Propiedades del objeto. Estos parámetros se aplican para todas los siguientes ubicaciones de objeto y pueden modificarse en la paleta Información del objeto. Haga clic en OK.
Los objetos de marcador de referencia mantienen un tamaño constante independientemente de la escala de dibujo.
Haga clic para mostrar/ocultar los parámetros.
5. Establezca los atributos de línea según sea necesario usando la paleta Atributos.
~~~~~~~~~~~~~~~~~~~~~~~~~
