Definición

Tipo

Seleccione un tope desde los datos de tope predeterminados disponibles en el archivo de bibliotecas; como alternativa, seleccione <Genérico> para crear un tope con datos personalizados y luego, guarde el tope como altavoz personalizado en el archivo de biblioteca.

Seleccione Importar para importar solo datos de tope predefinidos (como ancho y peso) desde un archivo de biblioteca de contenido predeterminado u otro archivo que contenga topes. Se abrirá el cuadro de diálogo Importar tipo de tope para seleccionar el archivo y el tipo. Un símbolo no se importa desde el archivo; se agregan solo datos.

Seleccionar Ninguno para que no se incluya ningún tope en la matriz de altavoz, como por ejemplo para el caso de los altavoces apilados en el piso o los altavoces con hardware integrado para la instalación.

Marca

Especifica el fabricante del tope

Modelo

Especifica la información del fabricante

Guardar tipo en biblioteca

Guarda la configuración del tope actual como un nuevo tipo de tope; introduzca el nombre del tipo de tope. Luego, este tope personalizado se puede seleccionar desde la lista Tipo.

Eliminar el tipo de la biblioteca

Elimina el altavoz actualmente seleccionado en Tipo desde el archivo de biblioteca; los parámetros actuales permanecen como se establecieron y el tipo se convierte en <Genérico>

Atributos

Ancho total

Indica el ancho de todo el tope

Ancho trasero

Establece el ancho del tope en la parte posterior del tope

Profundidad total

Especifica la profundidad total del tope

Profundidad lateral

Establece la profundidad del tope en la parte lateral

Grosor

Especifica el grosor del tope

Ancho de herrajes

Establece el ancho del herraje del tope (soportes)

Peso

Especifica el peso del tope

Vista previa

Muestra una vista previa del tope, que se actualiza como cambio de parámetros; la flecha indica la cara frontal.

Definición

Tipo

Seleccionar un altavoz desde los datos de altavoces predeterminados disponibles en el archivo de bibliotecas; como alternativa, seleccionar <Genérico> para crear un altavoz con datos personalizados y luego guarde el altavoz como altavoz personalizado en el archivo de biblioteca.

Seleccionar Importar para importar solo datos de altavoces predefinidos (como ancho y peso) desde un archivo de biblioteca de contenido predeterminado u otro archivo que contenga altavoces. Se abrirá el cuadro de diálogo Importar tipo de altavoz para seleccionar el archivo y el tipo. Un símbolo no se importa desde el archivo; se agregan solo datos

Marca

Especifica el fabricante del altavoz

Modelo

Especifica la información del fabricante

Guardar tipo en biblioteca

Guarda la configuración del altavoz actual como un nuevo tipo de altavoz; introduzca el nombre del tipo de altavoz. Luego, este altavoz personalizado se puede seleccionar desde la lista Tipo.

Eliminar el tipo de la biblioteca

Elimina el altavoz actualmente seleccionado en Tipo desde el archivo de biblioteca; los parámetros actuales permanecen como se establecieron y el tipo se convierte en <Genérico>

Atributos

Ancho/altura de la parte frontal

Indica el ancho y la altura de la cara frontal del altavoz

Ancho/Altura de la parte posterior

Indica el ancho y la altura de la cara posterior del altavoz; la cara posterior no puede ser mayor que la cara frontal

Profundidad

Especifica la profundidad del altavoz

Voltear orientación

Gira el altavoz 90° para fijar el altavoz en el lateral

Referencia de inclinación

Para los altavoces en una matriz, establece la referencia para la inclinación del altavoz para la cara frontal o posterior

Peso

Indica el peso del altavoz

Autoalimentación

Indica si el altavoz usa un amplificador remoto o interno

Dispersiones

Superponer dispersiones verticales con ángulos de matriz

Calcula la dispersión basada en el valor Ángulo relativo al que antecede de la matriz para cada altavoz establecido en la ficha Matriz, en lugar de los ángulos de dispersión verticales del altavoz individual

Dispersión expandida

Cuando se selecciona, le permite introducir notas de rangos e información del área de dispersión hasta para tres rangos; anule la selección para introducir solo información general.

Rango1/2/3

Introduzca notas para los tres rangos de dispersión, como rango de frecuencia, frecuencia clave o punto de cruce. Cuando se anula la selección de Dispersión expandida, el rango se establece automáticamente a General y se puede introducir solo un conjunto de notas

Horiz./Vert. Dispersión

Introduzca los ángulos de dispersión horizontales y verticales de 0 a 180°; los rangos 2 y 3 solo están disponibles cuando se selecciona Dispersión expandida

Distancia de proyección

Establece la referencia de distancia de proyección para las líneas de dispersión; los rangos 2 y 3 solo están disponibles cuando se selecciona Dispersión expandida

Vista previa

Muestra una vista previa del altavoz, que se actualiza como cambio de parámetros; la flecha indica la cara frontal

Soporte de matriz

Especificar cómo se soporta la matriz de altavoz: Transporte-Motores, Transporte-Elevación con manivela, Piso-Apilado o Trípode. Las matrices de transporte fijan los altavoces debajo del tope. Las matrices apiladas en el piso se insertan sobre el tope. Las matrices soportadas con un trípode no incluyen tope.

Tipo de tope

Muestra el tipo de tope que se seleccionó en la ficha Tope (no se aplica a las matrices soportadas con trípode)

Ángulo de tope

Establece el ángulo del tope, estableciendo un ángulo de inicio para el montaje superior (no se aplica a las matrices soportadas con trípode)

Desplazar primer altavoz

Controla el desplazamiento de la pila de altavoces desde el tope. Introducir un valor positivo para cambiar la pila de altavoces hacia la parte posterior del tope; introducir un valor negativo para desplazar la pila de altavoces hacia la parte frontal del tope.

Altura del trípode

Para las matrices soportadas con trípode, especifica la altura en la parte superior del trípode

Definición

Enumera los altavoces que forman la matriz y sus ángulos de dispersión reales y relativos, desde la parte superior hasta la inferior, que comienza desde la parte inferior del tope. Agregue altavoces a la lista seleccionando uno o más desde Tipos de altavoz que desea agregar a la lista y luego haciendo clic en Agregar/intercambiar altavoces. Para volver a ordenar los altavoces, haga clic en el # de la columna de los altavoces que va a desplazar, y arrástrelos hacia arriba o abajo en la lista. Una línea horizontal indica en donde será insertado el altavoz en el orden actual.

Tipos de altavoz que desea agregar

Enumera los altavoces definidos en las fichas Altavoz. Estos altavoces están disponibles para la colocación en la matriz.

Agregar/intercambiar altavoces

Agrega uno o más altavoces seleccionados a la matriz; para intercambiar altavoces, seleccione los altavoces que se van a reemplazar en la lista Definición en primer lugar. Para agregar altavoces sin intercambio, asegúrese de que los altavoces no estén resaltados en la lista Definición.

Conteos de tipo

Enumera la cantidad de cada tipo del altavoz, al igual que la cantidad total de altavoces, incluida en la matriz.

Eliminar altavoces

Elimina los altavoces seleccionados en la lista Definición.

Ángulo relativo al que antecede

Establece el ángulo de los altavoces seleccionados en la lista Definición. Los altavoces individuales tienen una configuración de ángulos de dispersión, pero estos se pueden superponer para usar este ángulo establecido para la matriz en su lugar. Los ángulos Relativo y Real en la lista Definición se actualizan para reflejar los ángulos del altavoz actuales.

Vista previa

Muestra una vista previa de la matriz de altavoz, que se actualiza como cambio de parámetros; las flechas indican la cara frontal

Detalles de matriz

Identificación de columna

Especifica un nombre para la combinación tope-altavoz que forma la matriz

Ubicación

Indica la ubicación de la matriz (como la parte derecha del proscenio)

Propósito

Indica el propósito de la matriz (como relleno del centro)

Consola

Introducir nota sobre la cremallera que conduce el altavoz

Línea de transmisión

Indica información sobre la línea de transmisión que alimenta la señal al altavoz

Notas

Introducir notas misceláneas como la fuente de alquiler o el número de almacén

Configurar matriz

Abre el cuadro de diálogo Configuración y detalle de matriz para ver y editar los parámetros de la matriz de altavoz

Tipos actuales

Enumera el tope y los altavoces que forman la matriz, junto con los conteos de altavoces

Grosor total

Muestra el peso total de los componentes de la matriz, incluido el tope; haga clic en Insertar altavoces si no se muestran.

Recorte de cuadro inferior

Muestra el recorte vertical del altavoz inferior; haga clic en Insertar altavoces si no se muestran.

Altura de escucha

Establece la referencia de altura de escucha para las líneas de dispersión de los altavoces. La altura de escucha debe ser menor que toda elevación del altavoz (valor Z).

Superponer vértice A/B/C. Disp. con ángulos de la matriz

Calcula la dispersión basada en el valor Ángulo relativo al que antecede de la matriz para cada altavoz establecido en la ficha Matriz, en lugar de los ángulos de dispersión verticales del altavoz individual

Mostrar dispersión para el rango 1/2/3

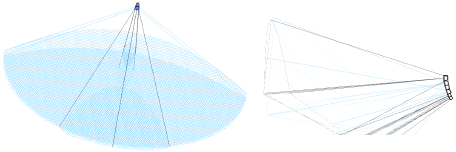

Dibuja las líneas de dispersión superior, inferior, izquierda y derecha para cada uno de los tres rangos de dispersión seleccionados para la presentación de cada altavoz (o el rango General si no se selecciona la dispersión expandida). Cuando corresponda, se dibuja una línea de referencia central para cada uno de los tres rangos de dispersión, para cada uno de los modelos de altavoces en la matriz. Se dibuja un contorno o trama de rayado que representa la "sombra" de la cobertura del área de escucha cuando la distancia de proyección, la dispersión vertical y los ángulos de inclinación permiten que el altavoz cubra el área en la Altura de escucha o debajo de esta.

Mostrar rayado de dispersión

Muestra los rellenos de rayado en la sombra de cobertura de cada rango de dispersión habilitado

Piezas de matriz de altavoz de clase

Cuando se selecciona por primera vez, crea clases automáticamente para las diferentes piezas del altavoz para el control de visibilidad y apariencia. Esto permite que las partes de los gabinetes, las rejillas u otros elementos se establezcan como visibles, en gris o invisibles. Se pueden aplicar diferentes texturas a distintas clases de piezas (se necesita Renderworks), para lograr un aspecto altamente realista. Una vez que se hayan creado las clases, esta casilla de verificación se alterna si los cambios de visibilidad de clase aplican al objeto de altavoz seleccionado. Es posible que deba hacer clic en Actualizar para ver cualquier cambio.

Prefijo de clases de piezas

Cuando se catalogan las piezas, escriba un prefijo para los nombres de clases de modo que se almacenen juntas.

Insertar altavoces

La primera vez que se crea la matriz del altavoz, haga clic en Insertar altavoces después de salir del cuadro de diálogo Configuración y detalle de matriz, para agregar los altavoces a la matriz

Opciones de texto

Abre el cuadro de diálogo Opciones de texto para permitir la presentación y dar formato al texto de etiquetas; vea Dar formato a las etiquetas del objeto del altavoz

Posición de texto predeterminada

Restaura las etiquetas de texto a sus posiciones predeterminadas

Actualizar

Actualiza el objeto cuando se han hecho cambios a los parámetros de la paleta Información del objeto. Por ejemplo, es posible que necesite actualizar la presentación para actualizar los rangos de dispersión y el rayado después de superponer los cálculos de dispersión.
