Diámetro de paso

Especificar el diámetro de paso

Número de dientes

Introducir el número de dientes

Ángulo de presión

Introducir el ángulo de presión

Paso diametral (ref.)

Muestra el paso diametral (solo para referencia)

Módulo (mm) (ref.)

Muestra el módulo (solo para referencia)

Diámetro exterior (ref.)

Muestra el diámetro exterior (solo para referencia)

Diám. raíz (ref.)

Muestra el diámetro de raíz (solo para referencia)

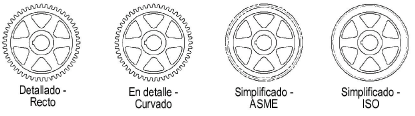

Perfil de diente

Seleccionar el tipo de perfil de diente

Ancho de cara

Introducir el ancho de cara del engranaje

Ángulo de hélice

(sólo 3D)

Indicar el ángulo de hélice del engranaje cilíndrico de dientes rectos 3D

Diámetro de orificio

(sólo 3D)

Indique el diámetro del orificio para el engranaje cilíndrico de dientes rectos 3D; cuando se incluye un objeto centro 3D en el dibujo se ajusta el diámetro del orificio del engranaje cilíndrico de dientes rectos y el diámetro exterior del centro para que se integren

Dibujar cavidad

(sólo 2D)

Para dibujar una alma empotrada, seleccionar Dibujar cavidad y especificar los parámetros 2D

Grosor de alma

Introducir el grosor de alma

Diámetro de cavidad

Introducir el diámetro de cavidad

Radio de esquina de cavidad

Introduzca el radio de esquina de cavidad

Radio de empalme de cavidad

Introduzca el radio de empalme de cavidad

Dibujar centro

(sólo 2D)

Seleccionar para incluir un centro y luego especificar parámetros 2D

Diámetro de centro

Introducir el diámetro de centro

Proyección del centro

(Izquierda/derecha)

Especificar la cantidad de proyección para el centro a la izquierda y a la derecha; un valor negativo indica que la cara del centro está empotrada

Radio de ángulo del centro

Introducir el radio de ángulo del centro

Radio de empalme del centro

Introducir el radio de empalme del centro

Dibujar calibre

(sólo 2D)

Seleccionar para dibujar un calibre y luego especificar parámetros 2D

Diámetro de calibre

Introducir el diámetro de calibre

Ranura de chaveta

Si hay una ranura de chaveta, seleccionar el tamaño personalizado, rectangular o cuadrado; de otro modo, seleccionar Ninguno; las selecciones rectangular y cuadrado aplican el tamaño recomendado de ASME en función del diámetro de calibre

Ancho/Altura

Para tamaños de ranura de chaveta personalizados, introducir los valores de altura y ancho de la ranura de chaveta

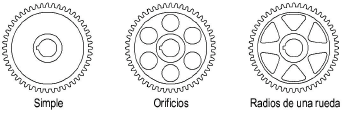

Configuración de alma

(sólo 2D)

Seleccionar la configuración de alma y luego especificar parámetros 2D, si existe alguno. Cuando se selecciona Orificios se puede especificar su tamaño como valor de diámetro o porcentaje.

Número

Indicar el número de orificios o radios de una rueda para el engranaje (no se aplica a configuraciones de alma Simple)

Tamaño (10-100%)

Para configuraciones de alma Orificios (Porcentaje) y Radios de una rueda, introducir el porcentaje de la abertura de cavidad ocupada por los orificios o radios de rueda

Distancia central

Cuando se selecciona Orificios para la configuración de alma, especificar la distancia entre los centros de orificios

Diámetro de orificio

Cuando se selecciona Orificios para la configuración de alma, indicar el tamaño de los orificios

Vista

(sólo 2D)

Seleccionar la vista 2D

Mostrar líneas centrales

(sólo 2D)

Seleccionar para dibujar engranaje 2D con líneas centrales
