Tipo de televisor

Seleccionar el tipo de televisor: pantalla plana, TCR o TCR curvado

Aspecto de pantalla

Seleccionar la proporción del aspecto de la pantalla: 4:3 (estándar) o 16:9 (pantalla ancha); las pantallas TRC curvadas no pueden tener una proporción de aspecto de 16:9

Carcasa

Seleccione el modelo de televisor desde el la biblioteca; los modelos disponibles dependen del Tipo de televisor y el Aspecto de pantalla seleccionados

Tamaño

Muestra el tamaño del televisor

Ancho (imagen)

Muestra el ancho del área de imagen de pantalla

Altura (imagen)

Muestra la altura del área de imagen de pantalla

Peso

Introduzca el peso del televisor

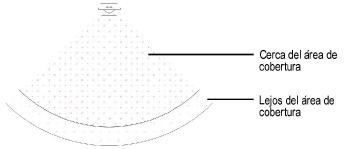

Mostrar zona de cobertura

(sólo 2D)

Indica el área de visión según el tamaño de pantalla; los observadores dentro del área deben poder ver la pantalla

Referencia de zona

Calcula el área de cobertura según la medida diagonal, altura o el ancho de pantalla

Ángulo horiz. max./Ángulo vert. max.

Indica el ángulo de visión máximo horizontal y vertical de la pantalla en relación con la vista completamente de frente

Altura de visión

Introduzca la altura del observador promedio al observar (sentado es lo más probable)

Multiplicador cercano

Especifica el multiplicador de la dimensión de referencia para determinar la extensión del área de cobertura cercana

Multiplicador lejano

Especifica el multiplicador de la dimensión de referencia para determinar la extensión del área de cobertura lejana

Editar imagen de pantalla

Abre el cuadro de diálogo Editar imagen de pantalla para seleccionar la imagen para la presentación de pantalla

Imagen de pantalla

Muestra el nombre de la imagen de pantalla actual

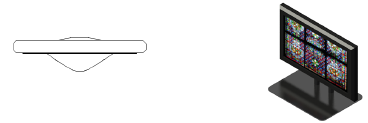

Agregar soporte ajustable

Agrega un soporte a la carcasa de la pantalla para los televisores de panel plano

Altura de soporte

Especifica la medida de altura desde la base del soporte hacia la parte inferior de la carcasa de pantalla

Vatios

Introduzca la potencia requerida para cálculos e informes de consumo de energía

Nota

Agrega una nota que puede ser fijada en el dibujo con las Opciones de texto

Opciones de texto

Abre el cuadro de diálogo Opciones de texto para permitir la presentación y dar formato al texto de etiquetas

Posiciones de texto predeterminadas

Restaura las etiquetas de texto a sus posiciones predeterminadas

Clases

Abre el cuadro de diálogo Clases para especificar nombre de clases para las diferentes partes del televisor. Esto permite que las partes del televisor se establezcan como visibles, invisibles o queden atenuadas.

Usar la clase estándar sugerida, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de televisor> para colocar el elemento televisor en la misma clase que el televisor.

●    Prefijo de clase: Especifica un estándar de nombramiento de clase de raíz predeterminada opcional para todos las partes del televisor; haga clic en Usar clases estándar para que todos los nombres de clase de televisor comiencen con el prefijo y así ser clasificados juntos.

●    Usar clases estándar: Establece el nombre de clase para todos los elementos televisor a los nombres estándar sugeridos predeterminados usando el Prefijo de clase si lo hay.

●    Elementos de televisor: Especifica el estándar de nombre de clase para cada parte del televisor; los nombres de clase que se muestran aquí son aplicados a los elementos.

Actualizar

Actualiza el objeto cuando se han hecho cambios a los parámetros de la paleta Información del objeto

Información de carga

Un televisor es considerado una carga de punto en cálculos Braceworks; si el punto de inserción es sobre un elemento estructural, es considerada como una carga sobre esa estructura. Información de carga es usada para cálculos e informes Braceworks (se necesita Braceworks).

Incluir en cálculos

(se necesita Braceworks)

Incluye el televisor en cálculos Braceworks; anular la selección para que el televisor no participe en cálculos estructurales

Nombre de grupo de carga

La categoría de carga siempre es Video para objetos de pantalla de video

ID de carga

Introducir una ID única para la carga para uso informativo en informes

Nombre de carga

Identifica el objeto en cálculos de carga

Grosor total

Introducir el peso total del objeto
