Series

Seleccione la serie deseada para visualizar los tamaños nominales apropiados

Tamaño

Seleccionar el tamaño en T

Longitud

(se necesita Design Series)

Introducir la longitud de la T 3D

Dibujar línea central

Seleccionar si desea dibujar la T 2D con líneas centrales

Fijar locus en centroide

Seleccionar si desea dibujar un locus en el centroide de la T 2D

Bloquear posición de centroide

Bloquea la posición de centroide; al estar bloqueado, el centroide se comporta como el punto de inserción del objeto y se mantiene en posición si la forma/tamaño/giro del objeto es editado

Tamaño personalizado

Seleccionar esta opción para permitir campos para especificar un tamaño de T personalizado

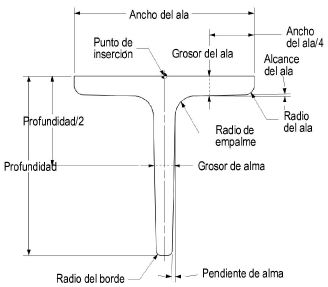

Profundidad

Muestra la profundidad entre los puntos finales, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado

Ancho del ala

Muestra el ancho del ala, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado

Grosor de alma

Muestra el grosor de alma, o si selecciona Tamaño personalizado, permite introducir un valor personalizado

Grosor del ala

Muestra el grosor del ala, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado

Pendiente de alma (grados)

Muestra la pendiente del alma en grados, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado

Pendiente de ala (grados)

Muestra la pendiente del ala en grados, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado

Radio del borde

Muestra el valor del radio del borde, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado

Radio del ala

Muestra el valor del radio del ala, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado

Radio de empalme

Muestra el valor del radio de empalme, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado

Propiedades de sección

Las propiedades de sección se calculan y muestran automáticamente basadas en las unidades en pulgadas para formas inglesas y unidades en milímetros para formas métricas (sin considerar las unidades seleccionadas y la asignación de Mostrar marca de unidad en el cuadro de diálogo Unidades)

Área

Muestra el área en T

Acerca de los ejes X-X/Y-Y

Momento de inercia

Muestra el momento de inercia acerca de los ejes centroides tanto el horizontal (X-X) como el vertical (Y-Y)

Módulo de resistencia de la sección

Muestra el módulo de sección acerca de los ejes centroides tanto el horizontal (X-X) como el vertical (Y-Y)

Radio de rotación

Muestra el radio de rotación acerca de los ejes centroides tanto el horizontal (X-X) como el vertical (Y-Y)
