要插入球轴承：
单击“机器组件”工具集中的球轴承工具。
多个球轴承、滚子轴承和滚针轴承工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开 弹出工具列表并选择所需的工具。
单击以将对象放置在绘图中，然后再次单击以设置旋转。
第一次在文件中使用该工具时，特性对话框出现。设置默认特性并单击确定。可以从“对象信息”面板中编辑特性。
► 单击以显示/隐藏参数。
轴承类型
从各种单球或双球向心和角接触轴承中进行选择
单行，向心
单行，角接触
双行，向心
双行，角接触

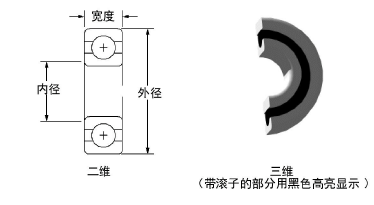

内径
指定轴承的内径
外径
指定轴承的外径
宽度
输入轴承的宽度
视图
（仅二维）
选择二维视图
显示细节
指定是否显示轴承的详细视图
显示中央线
选择以便绘制带中央线的轴承
剖面
（仅三维）
选择以便显示轴承的剖面
高亮显示滚子
选择以便使用黑色高亮显示轴承中的滚子
