锥齿轮锥齿轮模式 |
工具 |
工具集 |
用于符号插入工具的模式 |
|
机器组件 |
锥齿轮工具和锥齿轮 - 三维工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。

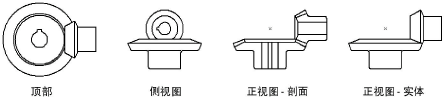

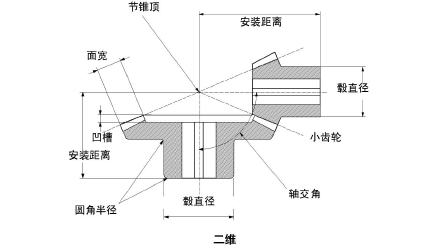

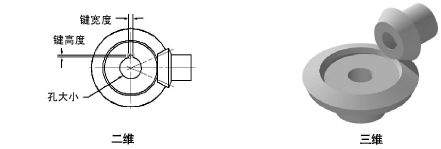

锥齿轮组由齿轮和副齿轮组成。
如要插入锥齿轮：
单击“工具和模式”。
单击以将对象放置在绘图中，然后再次单击以设置旋转。
第一次在文件中使用该工具时，特性对话框出现。设置默认特性。可以从“对象信息”面板中编辑特性。
~~~~~~~~~~~~~~~~~~~~~~~~~
单击以显示/隐藏参数。
