Pernos y tuercas

2. Haga clic para colocar el objeto en el dibujo y vuelva a hacer clic para establecer el giro del objeto.

Se abre un cuadro de diálogo de propiedades la primera vez que usa la herramienta en un archivo. Establecer las propiedades predeterminadas. Las propiedades se pueden editar en la paleta Información del objeto.

Parámetro	Descripción
Tipo de perno (solo en pulgadas)	Seleccionar el tipo de perno.
Tipo de tuerca (solo en pulgadas)	Seleccionar el tipo de tuerca.
Tipo de arandela	Seleccionar un tipo de arandela.
Tamaño de perno	Seleccionar el tamaño del perno.
Longitud de cojinete	Especificar la longitud del cojinete o hacer clic y arrastrar el punto de control inferior de longitud del cojinete para definir la longitud de este de manera gráfica.

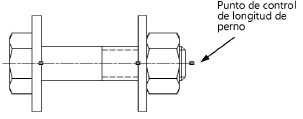

Longitud de perno	En el caso de un valor de longitud personalizado, anular la selección de Usar longitudes estándar e introducir la longitud debajo de la longitud del cojinete; como alternativa, hacer clic y arrastrar el punto de control correspondiente a la longitud del perno para definirla de manera gráfica.
Estilo de rosca	Seleccionar el estilo de rosca de perno.
Arandela superior/arandela de presión superior/arandela inferior/arandela de presión inferior	Seleccionar para dibujar el perno con las arandelas superior o inferior y las arandelas de presión superior o inferior.
Tuerca	Seleccionar para dibujar el perno con una tuerca.
Vista	Seleccionar la vista 2D.
Usar longitudes estándar	Seleccionar para ajustar de manera automática la longitud del perno al incremento más cercano en función del tamaño; anular la selección para introducir una longitud personalizada.
Ajustar longitud de perno	Seleccionar para ajustar automáticamente la longitud del perno en función de la longitud del cojinete.
Mostrar línea central	Seleccionar para dibujar el perno y la tuerca 2D con líneas centrales.
