Pernos y tuercas

2.Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.

Parámetro	Descripción
Tipo de perno (solo en pulgadas)	Seleccionar el tipo de perno.
Tipo de tuerca (solo en pulgadas)	Seleccionar el tipo de tuerca.
Tipo de arandela	Seleccionar un tipo de arandela.
Tamaño de perno	Seleccionar el tamaño del perno.

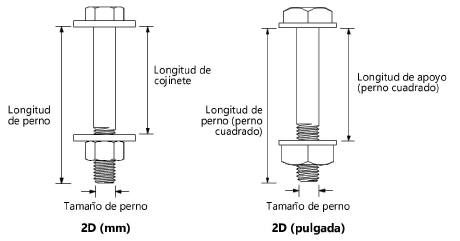

Longitud de cojinete	Especificar la longitud del cojinete o hacer clic y arrastrar el punto de control inferior de longitud del cojinete para definir la longitud de este de manera gráfica.
Longitud de perno	En el caso de un valor de longitud personalizado, anular la selección de Usar longitudes estándar e introducir la longitud debajo de la longitud del cojinete; como alternativa, hacer clic y arrastrar el punto de control correspondiente a la longitud del perno para definirla de manera gráfica.
Estilo de rosca	Seleccionar el estilo de rosca de perno.
Arandela superior/arandela de presión superior/arandela inferior/arandela de presión inferior	El parámetro traza el perno con las arandelas superior o inferior y las arandelas de presión superior o inferior.
Tuerca	El parámetro traza el perno con una tuerca.
Vista	Seleccionar la vista 2D.
Usar longitudes estándar	El parámetro ajusta automáticamente la longitud del perno según el incremento más cercano en función del tamaño. Deselecciónelo para introducir una longitud personalizada.
Ajustar longitud de perno	El parámetro ajusta automáticamente la longitud del perno en función de la longitud del cojinete.
Mostrar línea central	El parámetro traza el perno y la tuerca 2D con líneas centrales.
