Propiedades del segmento de eje

Para agregar, eliminar o modificar segmentos de componentes para construir el objeto eje deseado:

1. Seleccione un eje en el archivo de dibujo y pulse el botón Configuración en la paleta Información del objeto.

2.Si bien el segmento seleccionado está resaltado actualmente, especifique los parámetros del segmento del eje en cada ficha para definir el eje. Pulse el botón Actualizar para cambiar la vista previa de manera dinámica cuando se realicen cambios.

3.Pulse la pestaña Cotas para especificar la configuración del segmento del eje.

Parámetro	Descripción

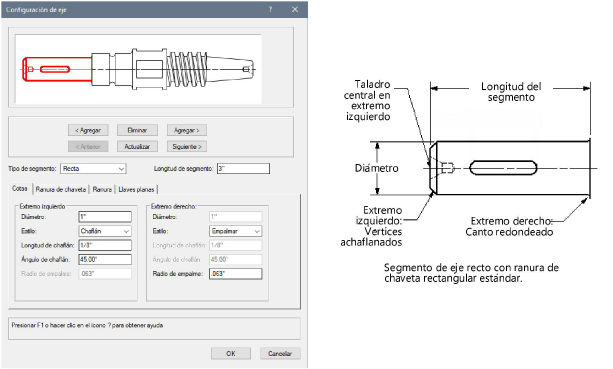

< Agregar/Agregar >	Hacer clic en < Agregar para agregar un segmento de eje a la izquierda del segmento actual o hacer clic en Agregar > para agregar un segmento de eje a la derecha del segmento actual.
Eliminar	Elimina el segmento de eje actual.
<Anterior/Siguiente>	Hacer clic en Anterior para seleccionar el segmento de eje a la izquierda del segmento actual o hacer clic en Siguiente para seleccionar el segmento de eje a la derecha del segmento actual.
Actualizar	Actualiza la imagen de vista previa para el segmento actual.

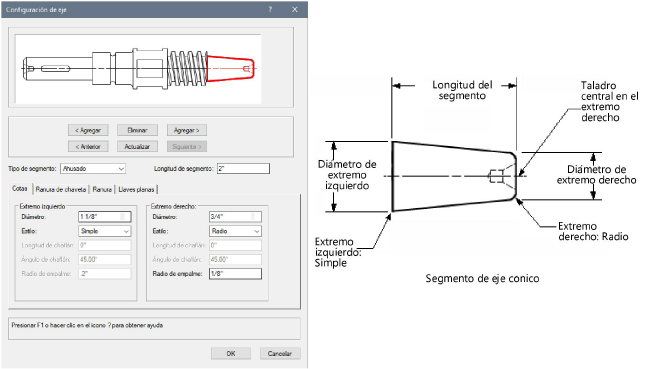

Tipo de segmento	Seleccionar un tipo de segmento de eje roscado, cónico o recto.
Longitud del segmento	Especificar la longitud de segmento del eje.
Diámetro	Para segmentos cónicos o rectos, introducir el diámetro de los extremos.
Estilo	Para segmentos cónicos o rectos, seleccionar el estilo de extremo.
Longitud de chaflán	Para segmentos cónicos o rectos, especificar la longitud de estilos de los extremos de chaflán o acampanado.
Ángulo de chaflán	Para segmentos cónicos o rectos, especificar el valor de ángulo de estilos de los extremos de chaflán o acampanado.
Radio de empalme	Para segmentos cónicos o rectos, especificar el valor de radio de estilos de extremos de empalme o radio.
Tipo de rosca	En el caso de segmentos roscados, escoja la serie de rosca métrica o en pulgadas estándar, o elija roscas especiales para especificar parámetros de rosca de tuerca de seguridad del cojinete, Acme o personalizados. Con la selección en este campo, se activan el parámetro de rosca asociada o el botón Roscas especiales.
Tamaños en pulgadas	Para obtener series de pulgadas estándar, seleccionar el tamaño de rosca y roscas por pulgada.
Tamaños métricos	Para obtener series métricas estándar, seleccionar el tamaño de rosca y pulgada.
Espiral de rosca	Para segmentos roscados, seleccionar si dibujar roscas derechas o izquierdas.
Conicidad de rosca	Para las roscas cónicas de tubos, seleccionar si el ahusamiento indica a la derecha o la izquierda.

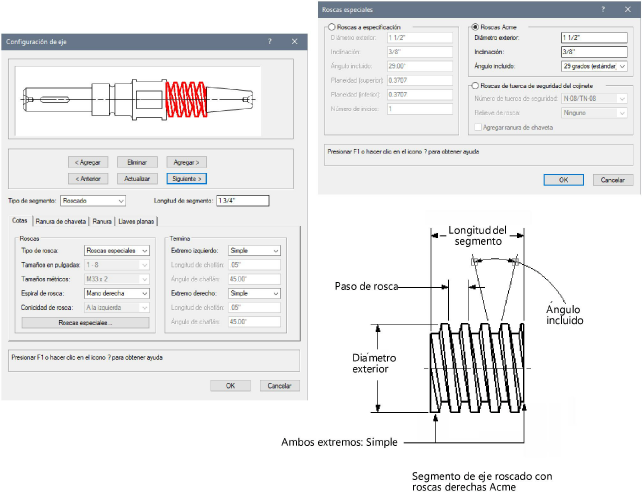

Roscas especiales	Para segmentos roscados, pulse Roscas especiales para especificar los parámetros de roscas de tuerca de seguridad del cojinete, acme o personalizados. ● Para roscas a medida, introducir el diámetro exterior de las roscas, el paso de rosca, el ángulo incluido de las roscas, la planeidad de la parte superior (en el diámetro exterior) y en la parte inferior (en el diámetro raíz) de las roscas y el número de inicios. ● Para roscas Acme, introducir el diámetro exterior de las roscas, el paso de roscas y seleccionar el ángulo incluido de las roscas. ● Para las roscas de tuerca de seguridad del cojinete, escoja el número de la tuerca de seguridad del cojinete, la posición de relieve de rosca (si la hay) y añada una ranura de chaveta, si así lo desea.
Extremo izquierdo/Extremo derecho	Para segmentos roscados, seleccionar simple o achaflanado para los extremos derecho o izquierdo.
Longitud de chaflán	Para segmentos roscados, especificar la longitud de estilos de los extremos de chaflán.
Ángulo de chaflán	Para segmentos roscados, especificar el valor del ángulo para estilos de los extremos de chaflán.

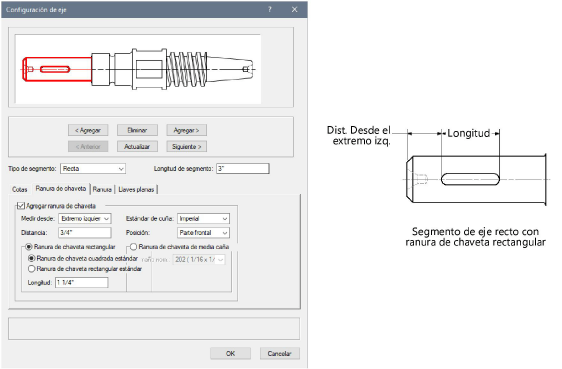

4.Pulse la pestaña Ranura de chaveta para especificar la configuración de la ranura de chaveta del segmento de eje (solo Tipo de segmento recto).

Parámetro	Descripción
Agregar ranura de chaveta	Para segmentos rectos, seleccionar Agregar ranura de chaveta para agregar una ranura de chaveta al segmento actual.
Medir desde	Seleccionar para medir la posición de la ranura de chaveta desde el extremo derecho o izquierdo.
Distancia	Introducir la distancia desde el extremo del segmento hasta la ranura de chaveta.
Estándar de cuña	Seleccionar para insertar una ranura de chaveta imperial o métrica.
Posición	Seleccionar para posicionar la ranura de chaveta en la parte frontal, superior, inferior o posterior del segmento.
Ranura de chaveta paralela/Ranura de chaveta rectangular	Escoja el parámetro para agregar una ranura de chaveta rectangular o paralela estándar. Indique cuál va a insertar e indique la longitud correspondiente.
Ranura de chaveta de media caña	El parámetro agrega una ranura de chaveta Woodruff; escoja el tamaño nominal.

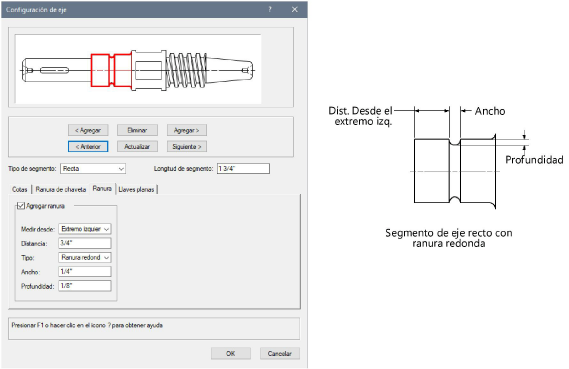

5.Pulse la pestaña Ranura para especificar la configuración de la ranura del segmento de eje (solo Tipo de segmento recto).

Parámetro	Descripción
Agregar ranura	Para segmentos rectos, seleccionar Agregar ranura para agregar una ranura al segmento actual.
Medir desde	Seleccionar para medir la posición de la ranura desde el extremo derecho o izquierdo.
Distancia	Introducir la distancia desde el extremo del segmento hasta la ranura.
Tipo	Seleccionar para agregar una ranura V, rectangular o redonda.
Ancho	Introducir el ancho de ranura.
Profundidad	Introducir la profundidad de ranura.

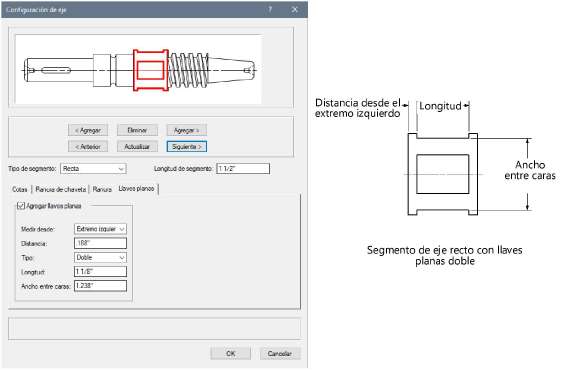

6.Pulse la pestaña Llaves planas para especificar la configuración de las llaves planas del segmento de eje (solo Tipo de segmento recto).

Parámetro	Descripción
Agregar llaves planas	Para segmentos rectos, seleccionar Agregar llaves planas para agregar llaves planas al segmento actual.
Medir desde	Seleccionar para medir la posición de las llaves planas desde el extremo derecho o izquierdo.
Distancia	Introducir la distancia desde el extremo del segmento hasta la ranura.
Tipo	Seleccionar para agregar llaves planas doble o simples.
Longitud	Introducir la longitud de llaves planas.
Ancho entre caras	Introducir el ancho de las entre caras de las llaves planas.

7.Para editar parámetros, pulse Configuración en la paleta Información del objeto, haga doble clic en el eje o seleccione Editar en el menú contextual para abrir el cuadro de diálogo Eje. Los siguientes parámetros adicionales pueden ser modificados directamente en la paleta Información del objeto.

Parámetro	Descripción
Configuración	Pulse Configuración para abrir el cuadro de diálogo Configuración de eje.
Agregar taladro central	El parámetro traza el eje con un taladro central. Seleccionar configuración de campana o simple para el taladro central, seleccionar el tamaño, y si el taladro central se dibuja en los extremos izquierdo o derecho, o en ambos extremos del eje.
Mostrar roscas como	Seleccionar cómo dibujar roscas de ejes roscados 2D.
Mostrar línea central	El parámetro traza el eje 2D con líneas centrales.
Mostrar roscas	El parámetro traza el eje 3D con roscas.
Crear sólido	El parámetro traza un sólido genérico con los segmentos 3D individuales. Para ejes grandes y complejos, esto reducirá en gran medida el tamaño de archivo. Deseleccione esta opción mientras edita el eje para acelerar el proceso de edición.
