Ruedas dentadas

La herramienta Rueda dentada y la herramienta Rueda dentada - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas emergentes y seleccionar la herramienta deseada.

2.Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.

Parámetro	Descripción
Núm. de cadena estándar (paso)	Seleccionar el número de cadena de rodillo ISO o ANSI estándar; el paso se brinda como referencia.
Número de dientes	Indique el número de dientes.
Diámetro de paso (ref.)	Muestra el diámetro de paso en función del paso y número de dientes.
Número de filas	Introducir el número de filas de dientes.

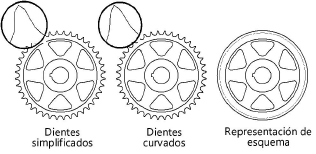

Perfil de diente	Seleccionar el tipo de perfil de diente.
Usar ancho y espaciado estándar	El parámetro usa los valores Ancho de cara y Espaciado estándar en función del Paso seleccionado. Deselecciónelo si desea indicar valores personalizados.
Ancho de cara	Introducir el valor de ancho de cara.
Espaciado	Introducir el espaciado entre filas de dientes.
Dibujar cavidad (solo en vista 2D)	Seleccionar Dibujar cavidad para dibujar un alma empotrada y especificar los parámetros 2D.
Grosor de alma	Introducir el grosor de alma.
Diámetro de cavidad	Introducir el diámetro de cavidad.
Radio de esquina de cavidad	Especificar el radio de esquina de cavidad.
Radio de empalme de cavidad	Indique el radio redondeado de la cavidad.
Dibujar centro (solo en vista 2D)	El parámetro traza un cubo.
Diámetro de centro	Indique el diámetro del cubo.
Proyección de centro (izquierda/derecha)	Especificar la cantidad de proyección para el centro a la izquierda y a la derecha; un valor negativo indica que la cara del centro está empotrada.
Radio de ángulo del centro	Introducir el radio de ángulo del centro.
Radio de empalme del centro	Introducir el radio de empalme del centro.
Dibujar perforación (solo en vista 2D)	El parámetro traza una perforación.
Diámetro de perforación	Indique el diámetro de la perforación.
Ranura de chaveta	Si hay una ranura de chaveta presente, seleccionar tamaño personalizado, rectangular o cuadrado. Las selecciones rectangular y cuadrado aplican el tamaño recomendado por ASME en función del diámetro de calibre.
Ancho/Altura	Para tamaños de ranura de chaveta personalizados, introducir los valores de altura y ancho de la ranura de chaveta.
Configuración de alma (solo en vista 2D)	Seleccionar la configuración de alma y luego especificar parámetros 2D, si existe alguno. Cuando escoge Orificios, puede especificar el tamaño como diámetro o porcentaje.
Número	Indicar el número de orificios o radios de una rueda para la rueda dentada (no se aplica a configuraciones de alma Simple).
Tamaño (10-100%)	Para configuraciones de alma Orificios (Porcentaje) y Radios de una rueda, introducir el porcentaje de la abertura de cavidad ocupada por los orificios o radios de rueda.
Distancia central	Cuando se selecciona Orificios para la configuración de alma, especificar la distancia entre los centros de orificios.
Diámetro de orificio (2D y 3D)	Cuando se selecciona Orificios para la configuración de alma, indicar el tamaño de los orificios.
Vista (solo en vista 2D)	Escoja la vista 2D.
Dibujar líneas centrales (solo en vista 2D)	El parámetro traza la rueda dentada con líneas centrales.
