Modo
Herramienta
Espacio de trabajo: Conjunto de herramientas
Acceso directo
Bordes
Cota angular
● Fundamentals, Architect: Cotas/notas
● Landmark, Spotlight: Básica y Cotas/notas
. (punto)
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
Acceso directo |
|
Bordes
|
Cota angular
|
● Fundamentals, Architect: Cotas/notas ● Landmark, Spotlight: Básica y Cotas/notas |
. (punto) |

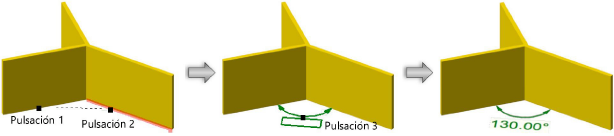

Para acotar el ángulo entre dos bordes o caras de dos objetos:
1. Pulse la herramienta y los modos, y luego seleccione un Norma de acotación.
2.Pulse el borde o la cara del primer objeto.
Se muestra una línea de vista previa.
3.Pulse el borde o la cara del segundo objeto.
Se muestra una vista previa de cota angular.
Para seleccionar un ángulo distinto, por ejemplo, extender la dirección opuesta, mueva el cursor hasta que se muestre una vista previa del ángulo deseado.
4.Haga clic por tercera vez para definir el radio de la cota.
~~~~~~~~~~~~~~~~~~~~~~~~~
