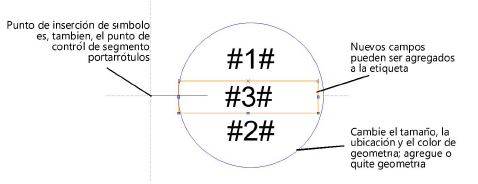

Edición de definiciones del símbolo de marca/etiquetaEdición de definiciones del símbolo de marca/etiquetaLos objetos marca/etiqueta seleccionados para su uso en el dibujo se convierten en definiciones de símbolo 2D disponibles desde la carpeta Símbolos de marca/etiqueta en el Administrador de recursos. Edite el componente 2D de la definición de símbolo según lo descrito en Edición de definiciones de símbolo. El punto de inserción de símbolo es, también, el punto de segmento portarrótulos de la marca/etiqueta.
Ediciones posibles:
● Usar la paleta Atributos para cambiar la geometría o el color de texto.
● Cambiar el tamaño del texto y/o cuadro de texto.
● Aplicar un estilo de texto a las etiquetas.
● Quitar o reposicionar el texto o la geometría.
● Agregar geometría o campos de texto a la etiqueta. Nuevos campos deben consistir en el número de campo con un # en cada costado. Después que la definición de símbolo ha sido editada, el nuevo campo requerirá una asignación de tipo de valor en el cuadro de diálogo Editar marca/etiqueta; guarde la asignación en la definición de símbolo haciendo clic en Guardar como predeterminado.
~~~~~~~~~~~~~~~~~~~~~~~~~
