Herramienta circuitos

Una vez insertados los objetos y paneles eléctricos o de comunicación, la herramienta Circuitos vincula los objetos, asignándoles a cada elemento un número de circuito y asociándolo con un tablero de panel.

El símbolo u objeto que está siendo conectado al circuito debe estar en una capa visible (no atenuado). Si el símbolo no está en la capa activa, el símbolo se copia a la capa activa y luego se adjunta la información de registro. Esto está diseñado de modo que un ingeniero eléctrico pueda usar referencias de grupo de trabajo para acceder a capas arquitectónicas con ubicaciones preliminares de salida. El ingeniero puede entonces copiar estas salidas a la capa correspondiente, sin introducir los datos nuevamente.

Crear un circuito

Si selecciona un símbolo personalizado sin un registro de circuito adjunto, la herramienta adjunta el registro al símbolo actual como también a todos los símbolos siguientes en el circuito. En este caso, especifique si se está creando un circuito eléctrico o de comunicación.

Basándose en el registro del elemento, la herramienta determina si se trata de un dispositivo eléctrico o de comunicación. Se abre el cuadro de diálogo Herramienta Circuitos.

Parámetro	Descripción
Información de circuito	Introducir la información de circuito (usada en el inventario de panel).
Panel	Seleccionar el panel asociado.
Número de circuito	Introducir el número de circuito.
Máximo amperaje	Introducir el valor nominal máximo de amperaje para este circuito.
Tamaño de cable	Introducir el tamaño del cable.
Tamaño de conducto	Introducir el tamaño de conducto.
V.A./Vatios	Introducir la capacidad total de V.A./vatios.
Comentarios	Introducir los comentarios para el circuito.
Comprobar voltaje y fase de elementos del circuito	Seleccionar para verificar que el voltaje y la fase de los elementos conectados sean correctas.
Dibujar líneas de circuito	Seleccionar para dibujar conexiones de líneas de circuito.
Sobrescribir los datos de objeto existentes	Seleccionar para aplicar la información del objeto actual a todos los objetos en el circuito.
Datos de objeto	Introducir los parámetros para el objeto que está siendo conectado.
Fase/polo	Introducir el número de fases/polos.
Voltaje	Introducir el voltaje.
V.A./Vatios	Introducir los V.A./vatios para este objeto.
Comentarios	Introducir los comentarios para el objeto.

3.Introducir la información deseada para el circuito y los objetos en el circuito.

4.Continúe haciendo clic sobre los elementos a conectar en el orden en que la vuelta de circuito debe dibujarse.

5.Para completar el circuito, haga clic en un área vacía del dibujo. Confirme que desea colocar el marcador de Circuito eléctrico.

La herramienta Circuitos genera un marcador de Circuito eléctrico y las fases se indican como especificadas.

Agregar elementos a un circuito

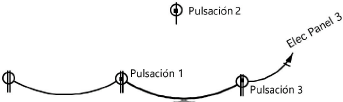

2.Haga clic en el artefacto eléctrico o de comunicación desde el cual quiere comenzar una nueva conexión de circuito.

Aparece una notificación, preguntando si se agregarán elementos adicionales a este circuito. Haga clic en Sí.

3.Haga clic en el elemento para agregar al circuito y luego seleccione el siguiente elemento en el circuito.

Para completar el circuito, haga clic fuera de los objetos que se pueden seleccionar. Se muestra una notificación, y pregunta si desea continuar. Haga clic en No para finalizar este procedimiento.

Si agrega un elemento al final de un circuito, coloque el tercer clic en cualquier lugar del dibujo. El elemento se encadena al elemento previamente adjuntado al marcador de Circuito eléctrico. Se muestra una notificación, confirmando dónde colocar el marcador de circuito eléctrico. Haga clic en Sí. La herramienta Circuitos genera un marcador de Circuito eléctrico y se indican las fases.
