Cómo crear una sección sólida a partir de objetos de pendienteCómo crear una sección sólida a partir de objetos de pendiente|
Comando |
Espacio de trabajo: Ruta de acceso |
|
Crear sección sólida a partir de objetos de pendiente |
● Architect: AIC ● Landmark: Landmark > Arquitectónico ● Spotlight: Spotlight > Arquitectónico ● Menú contextual |
Crea una sección sólida a partir de dos, tres, o cuatro objetos de pendiente seleccionados. La sección sólida resultante puede ser usada para modificar otros objetos, de la misma manera que cualquier otro sólido lo puede hacer. Al ser usado con los comandos Agregar objeto 3D a losa o Sustraer objeto 3D desde losa (ver Cómo editar la geometría de losa con modificadores 3D), la sección sólida puede ser usada para crear losas con pendiente tales como los usados para drenaje o para el adelgazamiento de una estructura voladiza.
Para crear una sección sólida a partir de objetos de pendiente:

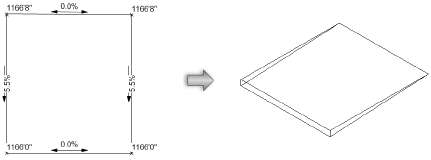

1. Debe seleccionar dos, tres, o cuatro objetos de pendiente que forman una área plana cerrada.
2.Escoja el comando correspondiente.
Una sección sólida es creada.
La sección sólida resultante puede ser editada en modo Editar objeto como otros modificadores sólidos (ver Modo edición de objetos), pero no se pueden editar la pendiente y el ángulo del sólido de esta manera. Para cambiar la pendiente y el ángulo, una nueva sección sólida debe ser creada a partir de un nuevo conjunto de objetos de pendiente.
~~~~~~~~~~~~~~~~~~~~~~~~~
