Unión de calzadas con borde de cuneta a medida

La herramienta Calzada (andén personalizado) crea secciones de calzadas que unen otras calzadas de diferentes maneras como intersecciones, salidas, combinaciones, rotondas, calles sin salida, callejones sin salida y más.

La herramienta crea una forma de calzada de forma libre y sumamente flexible que puede remodelar para adaptarse a las necesidades de una ubicación en particular. El andén se puede ocultar en los lados del objeto calzada, donde se conecta con otras calzadas.

Las calzadas del andén personalizado también se pueden crear dibujando una polilínea o polígono y luego seleccionando el comando Crear objetos desde formas (ver Cómo crear objetos a partir de formas).

Múltiples herramientas de calzada comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas emergentes y seleccionar la herramienta deseada.

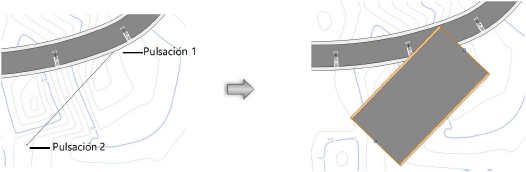

2.Haga clic para establecer el punto inicial de la calzada. Haga clic nuevamente para establecer el punto final. Estos clics determinan la longitud y la orientación inicial de la calzada del andén. Cuando se selecciona, la calzada se muestra con dos puntos de control que definen la longitud y la orientación.

Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados, que podrá editar luego en la paleta Información de Objeto.

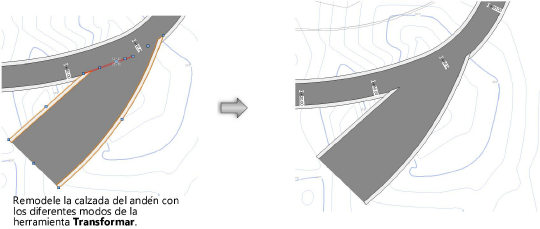

3.Use la herramienta Transformar para remodelar la calzada del andén, según lo descrito en Remodelación de objetos. Los vértices de la calzada se pueden volver a ubicar, agregar y eliminar. No obstante, los dos puntos de control que definen la calzada no se pueden remodelar. El modo Cambiar vértice de la herramienta Transformar puede cambiar vértices a vértices de arco para usar las curvas en la calzada del andén. El modo Mostrar u ocultar bordes de la herramienta Transformar puede ocultar y mostrar las partes del andén en las intersecciones de la calzada con otros objetos de la calzada.

La calzada del andén se puede remodelar mientras se encuentre en el modo de edición de la trayectoria. Seleccione Modificar > Editar calzada (andén personalizado), o haga clic con el botón derecho del ratón sobre la calzada del andén y seleccione Editar línea en el menú contextual.

Parámetro	Descripción
Longitud de carretera	Para fines de informes de hoja de cálculo, especifica la longitud de la calzada; no obstante, esta configuración no tiene un efecto en la longitud de la carretera real, que se edita mediante el ajuste de los puntos de control con la herramienta Selección.
Ancho de pavimento	Para fines de informes de hoja de cálculo, especifica el ancho de la calzada; no obstante, esta configuración no tiene un efecto en el ancho de la carretera real, que se edita mediante el ajuste de los vértices con la herramienta Transformar.
Altura/Ancho de andén	Indica el ancho y la altura del andén de la calzada.
Grosor de pavimento	Indica el grosor del pavimento de la carretera.
Elevación	Establece la diferencia de altura entre el comienzo y el final del segmento de calzada.
Mostrar uniones	Muestra las uniones de la calzada (los lados ocultos donde no hay andén) como líneas punteadas.
Usar Modificadores de terreno	Crea límites de pendiente y trecho para modificar el modelado de terreno.
Crear límites de pendiente para modelado de terreno	Usa límites de pendiente para definir el área de modificación del modificador de terreno.
Desplazamiento de límites de pendiente izquierda/derecha	Controla la distancia de desplazamiento de límites de pendiente a cada lado de la carretera.
Clase de pavimento/andén	Para controlar la apariencia y visibilidad seleccione una clase para cada categoría de geometría de calzada parte desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de calzada (andén personalizado)> para colocar los atributos de componente en la misma clase que el objeto calzada.

4.Si las secciones de calzada incluyen límites de pendientes o trechos y existe un modelado de terreno, seleccione el modelado de terreno y pulse Actualizar en la paleta Información del objeto.
