Cómo modificar espacios con cielorrasos y pisos no horizontales

Al ser creados, se supone que espacios en Vectorworks tienen bordes superiores e inferiores horizontales. Sin embargo, muchas veces los espacios deben tener caras superiores e inferiores no paralelas o escalonadas. Además, muchas localidades tienen diferentes reglas sobre cuanta área de piso informada del espacio debe ser reducida en áreas con techos bajos.

Las siguientes características están disponibles para manejar estos requerimientos:

● Para espacios 3D, usar los comandos Ajustar la parte superior del espacio a objetos y Ajustar la parte inferior del espacio a objetos para ajustar espacios a geometría definida, y para calcular el volumen y área de manera precisa. Consulte los detalles en el tema Cómo ajustar espacios 3D a una geometría definida.

● Para espacios 2D, usar el comando Agregar modificador de área a espacio para manualmente agregar modificadores y especificar en cuanto reducir el área calculado. Consulte los detalles en el tema Cómo modificar el área de los espacios 2D.

Cómo ajustar espacios 3D a una geometría definida

Espacios 3D son creados con bordes superiores e inferiores horizontales, pero muchas veces los espacios deben tener caras superiores e inferiores no paralelas o escalonadas. Después de su creación, usar estos comandos para automáticamente extender espacios hacia arriba o hacia abajo para ajustar a geometría de definición tal como el modelado de terreno, cubiertas, pisos o superficies NURBS, o a un valor de altura fijo. Esto muestra el objeto de espacio correctamente en 3D, y también calcula la información correcta de volumen y área.

Los procedimientos para usar los comandos Ajustar la parte superior del espacio a objetos y Ajustar la parte inferior del espacio a objetos son muy similares, por lo que ambos están descritos aquí.

1. Seleccionar el objeto de espacio a ajustar. Para recortar el espacio con objetos 3D específicos que intersecan el espacio, también seleccionar aquellos objetos.

2.Escoja el comando correspondiente. Se abre el cuadro de diálogo Ajustar la parte superior del espacio a objetos o Ajustar la parte inferior del espacio a objetos.

Parámetro	Descripción
El límite neto coincide con el bruto	Seleccionar para usar el mismo límite para las definiciones neta y bruta. Al estar seleccionado, la configuración neta no está disponible.
Bruto / Neto	El parámetro altera el límite bruto o neto del objeto de espacio. Las mismas configuraciones están disponibles para ambos límites.
Límite superior/inferior definido por	Seleccionar una opción para definir el límite superior o inferior del espacio: ● Solo altura fija: define la altura máxima del límite de espacio según los ajustes de configuración Límite superior/inferior y Desplazamiento superior/inferior. ● Solo objetos limitantes: recorta el límite de espacio con los objetos tridimensionales que intersecan el espacio. ● Altura fija más objetos limitantes: define la altura máxima del límite de espacio y también recorta el espacio con los objetos tridimensionales que intersecan el espacio.
Límite superior/inferior	Si una opción de límite “altura fija” es seleccionada, seleccionar el objeto de límite superior o inferior para el espacio.
Desplazamiento superior/inferior	Si una opción de límite “altura fija” es seleccionada, introducir una distancia a desplazar el objeto desde el objeto de límite.
Limitar la parte superior/inferior del objeto de espacio a	Si una opción de límite “objetos limitantes” es seleccionada, recorta el objeto de espacio con cubiertas, pisos, losas, polígonos 3D, extrusiones o superficies NURBS. ● Todos los objetos en la capa: incluye todos los objetos tridimensionales en la capa seleccionada que intersecan el espacio como objetos de recorte. ● Objetos seleccionados: solo incluye los objetos tridimensionales seleccionados que intersecan el espacio como objetos de recorte.
Usar para cubierta/losa	Si escoge una opción de límite “objetos limitantes”, escoja la parte de los objetos de cubierta o de losa que va a usar como el límite.

Cómo modificar el área de los espacios 2D

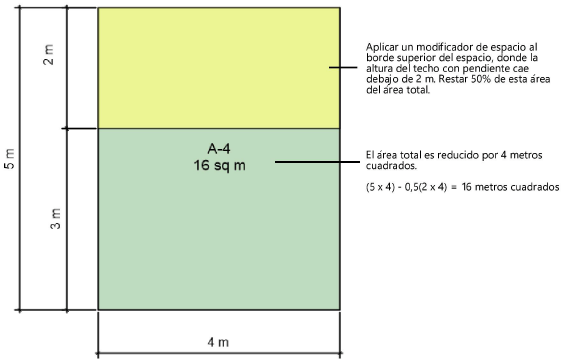

Para espacios 2D con techos bajos, agregar uno o más objetos primitivos 2D encerrados manualmente (por ejemplo, un rectángulo o una polilínea) como modificadores para especificar en cuanto reducir el área calculado.

1. Colocar uno o más objetos 2D para usar como un modificador en el objeto de espacio. Solo la parte del modificador que se superpone al objeto de espacio es restada del área del espacio. Si modificadores se superponen entre sí, ambos modificadores son completamente restados del área del espacio.

4.De la lista Restar del espacio, seleccionar el porcentaje del área del modificador a restar desde el área del espacio, o seleccionar Resta personalizada e introducir un valor de Restar personalizado.

Comando	Ruta de acceso
Agregar modificador de área a espacio	Menú contextual
