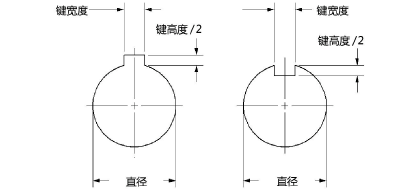

键槽

2.单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，特性对话框出现。设置默认参数。稍后可以从“对象信息”面板中编辑参数。

参数	说明
轴/孔直径	输入轴或孔的直径
键槽类型	选择一种键槽类型
键标准	为键大小标准选择英制或公制
键类型	选择方形、矩形或半圆键
使用建议的键大小	使用基于直径和键类型的建议 ASME/ISO 大小；取消选择以指定自定义宽度和高度值
键宽度/高度	对于自定义键槽大小，输入宽度和高度值
标称大小（英寸/毫米）	为选定键标准选择标称孔径大小（仅限“对象特性”对话框）
显示中线	绘制带中心线的键槽
