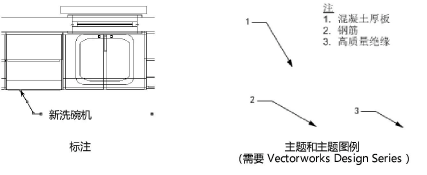

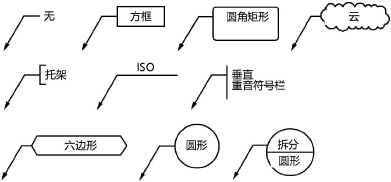

标注工具可在绘图上放置标注对象以标注项目。标注对象是附加到一条或多条指引线的文本块，文本周围带可选气泡。
在 Vectorworks Design Series 产品中，标注工具包括扩展功能，允许将其用于主题，并将标注连接到外部备注数据库，以放置标准备注，而不必每次使用时都重新键入它们。如果使用主题，则会自动创建主题图例。

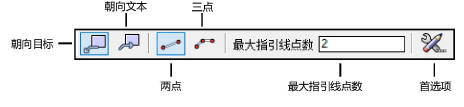

模式 |
描述 |
朝向目标 |
首先在要放置标注文本的位置单击，然后在要注释的对象上最后单击一次 |
朝向文本 |
首先在要注释的对象上单击，然后在要放置标注文本的位置上最后单击一次 |
两点 |
轴肩长度是在标注首选项或“对象信息”面板中确定的 |
三点 |
轴肩长度是通过单击绘图区域确定的；这还需再单击一次。 例如，如果最大指引线点数设置为 2，则需要单击三次以放置使用自定义轴肩长度的对象，如果最大指引线点数设置为 5，需要单击六次。 |
最大指引线点数 |
为此标注对象输入指引线点的最大数量。如果对象具有多条指引线，则每条线可以具有不同数量的点。双击以结束少于允许最大点数的指引线。 |
首选项 |
打开“标注首选项”对话框 |
要创建标注或（限于 Vectorworks Design Series 产品）主题：
1. 单击此工具。
2.单击首选项以打开“标注首选项”对话框，并指定工具的默认参数。以后可以从“对象信息”面板中编辑参数。，且可以进行其它编辑，如编辑标注中所述。
3.单击适当的插入模式，然后单击以设置标注或主题的插入点。

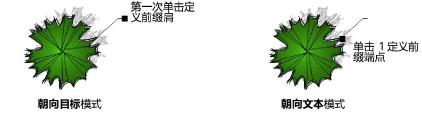

根据模式，第一次单击定义前缀肩或前缀端点。
4.继续单击以设置顶点和构建指引线，可执行最大指引线点数值所允许的次数；如果此指引线需要的点数低于最大数量，双击最后一个点。根据模式，最后一次单击设置前缀端点或前缀肩。
在三点模式中，可通过单击绘图区域自定义设置轴肩长度；这还需再单击一次。
最后一次单击后，“标注”对话框将打开
5.有关如何指定标注文本的信息，请参见标注对话框，然后单击确定。
标注或主题被放置在绘图中；如果放置主题，则也会创建主题图例。
6.要添加指引线，并为标注对象的各个部分设置属性，请使用“对象信息”面板，如 编辑标注对象 所述。
“标注”对话框设置标注或主题文本，无论是手动输入还是从数据库中选择（主题和数据库选项需要 Vectorworks Design Series）。
根据访问方式的不同，此对话框也被命名为“编辑标注”对话框或“编辑备注”对话框；它使用相同的参数编辑现有备注的文本。
要设置或编辑标注文字，请执行以下操作：
执行以下任一操作：
● 在绘图中放置标注对象，如插入标注或主题中所述。
● 在“对象信息”面板中单击选定标注对象的编辑备注。
“标注”对话框打开。
~~~~~~~~~~~~~~~~~~~~~~~~~
单击以显示/隐藏参数。
