Se puede fijar una claraboya completa, junto con un símbolo de ventana, en el objeto cubierta o la faceta de cubierta.
Se necesita un símbolo de ventana solo 3D para crear una claraboya. Un símbolo híbrido existente se puede convertir en un símbolo 3D. Coloque el símbolo en el dibujo y establezca los parámetros y luego, cambie a una vista 3D. Seleccione el símbolo y luego, seleccione Modificar convertir > Convertir en grupo. Seleccione la opción Convertir todos los subobjetos en el cuadro Opciones de convertir en grupo. Con el grupo seleccionado, seleccione Modificar > Crear símbolo para crear un símbolo 3D a partir del grupo y seleccione la opción En el borde para Insertar en paredes.
Al crear sus propios símbolos de claraboya, establezca el punto de inserción del símbolo en la parte posterior y central del símbolo.

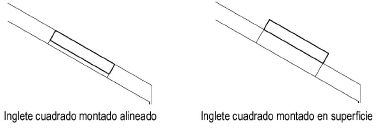

El punto de inserción del símbolo determina si una claraboya se alineará o si se montará sobre la superficie.
Para insertar una claraboya:
Seleccione un símbolo 3D en el Explorador de recursos para usar en la claraboya. Los símbolos de ventana híbridos y 2D no funcionarán con claraboyas, aunque los símbolos híbridos se pueden usar para crear muescas.
Seleccione Activar desde el menú Recursos, o haga doble clic en el símbolo. La herramienta Inserción de símbolo se activa automáticamente desde la paleta Básica.
Alternativamente, si el símbolo deseado se encuentra en el documento actual, otro documento abierto, o en un documento Favorito haga clic en la herramienta Inserción de símbolo y luego seleccione la definición de símbolo desde la lista Definición de símbolo activo en la barra Herramientas. Seleccione un archivo para mostrar versiones en miniatura de las definiciones de símbolos disponibles en esa ubicación, y seleccione la definición de símbolo deseada.
Cambiar a vista Superior/plano.
Haga clic para fijar el símbolo en la ubicación del objeto cubierta o la faceta de cubierta deseada.
Se abrirá el cuadro de diálogo Editar elementos de cubierta.
Haga clic en Editar claraboya.
Se mostrarán los parámetros de la claraboya.
Haga clic para mostrar/ocultar los parámetros.
Haga clic en OK para crear la claraboya (o muesca).
~~~~~~~~~~~~~~~~~~~~~~~~~
