Para insertar una rueda dentada:
Haga clic en la herramienta Rueda dentada desde el conjunto de herramientas Componentes de máquina.
Haga clic para fijar el objeto en el dibujo y vuelva a hacer clic para establecer el giro.
La primera vez que use la herramienta en un archivo se abrirá un cuadro de diálogo de propiedades. Establezca las propiedades por defecto y haga clic en OK. Las propiedades se pueden editar en la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.
Parámetro |
Descripción |
Núm. de cadena estándar (paso) |
Seleccionar el número de cadena de rodillo ISO o ANSI estándar; el paso se brinda como referencia |
Número de dientes |
Introducir el número de dientes |
Diámetro de paso (ref.) |
Muestra el diámetro de paso en función del paso y número de dientes |
Número de filas |
Introducir el número de filas de dientes |

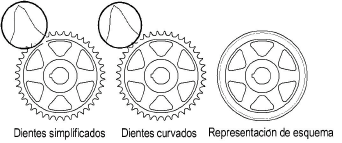

Perfil de diente |
Seleccionar el tipo de perfil de diente
|
Usar ancho y espaciado estándar |
Seleccionar para usar valores de Ancho de cara y Espaciado estándar en función del Paso seleccionado; anular la selección para especificar los valores personalizados e introducir los valores |
Ancho de cara |
Introducir el valor de ancho de cara |
Espaciado |
Introducir el espaciado entre filas de dientes |
Dibujar cavidad (solo 2D) |
Seleccionar Dibujar cavidad para dibujar un alma empotrada y especificar los parámetros 2D |
Grosor de alma |
Introducir el grosor de alma |
Diámetro de cavidad |
Introducir el diámetro de cavidad |
Radio de esquina de cavidad |
Especificar el radio de esquina de cavidad |
Radio de empalme de cavidad |
Especificar el radio de empalme de cavidad |
Dibujar centro (solo 2D) |
Seleccionar para incluir un centro y luego especificar parámetros 2D |
Diámetro de centro |
Introducir el diámetro de centro |
Proyección
del centro |
Especificar la cantidad de proyección para el centro a la izquierda y a la derecha; un valor negativo indica que la cara del centro está empotrada |
Radio de ángulo del centro |
Introducir el radio de ángulo del centro |
Radio de empalme del centro |
Introducir el radio de empalme del centro |
Dibujar calibre (solo 2D) |
Seleccionar para dibujar un calibre y luego especificar parámetros 2D |
Diámetro de calibre |
Introducir el diámetro de calibre |
Ranura de chaveta |
Si hay una ranura de chaveta, seleccionar tamaño personalizado, rectangular o cuadrado; de otro modo, seleccionar Ninguno. Las selecciones rectangular y cuadrado aplican el tamaño recomendado por ASME en función del diámetro de calibre. |
Ancho/Altura |
Para tamaños de ranura de chaveta personalizados, introducir los valores de altura y ancho de la ranura de chaveta |
Configuración de alma (solo 2D) |
Seleccionar la configuración de alma y luego especificar parámetros 2D, si existe alguno. Cuando se selecciona Orificios, se puede especificar su tamaño como valor de diámetro o porcentaje.
|
Número |
Indicar el número de orificios o radios de una rueda para la rueda dentada (no se aplica a configuraciones de alma Simple) |
Tamaño (10 - 100%) |
Para configuraciones de alma Orificios (Porcentaje) y Radios de una rueda, introducir el porcentaje de la abertura de cavidad ocupada por los orificios o radios de rueda |
Distancia central |
Cuando se selecciona Orificios para la configuración de alma, especificar la distancia entre los centros de orificios |
Diámetro de orificio (2D y 3D) |
Cuando se selecciona Orificios para la configuración de alma, indicar el tamaño de los orificios |

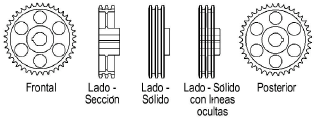

Vista (solo 2D) |
Seleccionar la vista 2D
|
Dibujar líneas centrales (solo 2D) |
Seleccionar para dibujar la rueda dentada con líneas centrales |
