Crear un Diagrama de áreas construidasCrear un Diagrama de áreas construidasUn diagrama de áreas construidas proporciona una representación piso por piso de la extensión total del área, tomada por todos los espacios sobre los pisos. Es útil para balancear la distribución de espacios entre los distintos pisos.
Una diagrama de áreas construidas se inserta en un dibujo automáticamente cuando se importa una matriz de adyacencia (vea Importar una Hoja de cálculo de matriz de adyacencia). Un diagrama de áreas construidas también puede insertarse manualmente con la herramienta Diagrama de áreas construidas. El diagrama de áreas construidas se basa en espacios y relaciones de espacio actualmente en el archivo.
Para insertar un diagrama de áreas construidas:
Haga clic en la herramienta Diagrama de áreas construidas desde el conjunto de herramientas Planeamiento de espacio.
Haga clic para fijar el objeto en el dibujo y vuelva a hacer clic para establecer el giro.
La primera vez que use la herramienta en un archivo se abrirá un cuadro de diálogo de propiedades. Establezca las propiedades por defecto y haga clic en OK. Las propiedades se pueden editar en la paleta Información del objeto.
Se crea el diagrama de áreas construidas.
Las capas se apilan según sus valores de elevación de capa, lo cual se puede cambiar en el cuadro de diálogo Organización (Herramientas > Organización).
Si no existen actualmente objetos espacio en el dibujo, se crea un contenedor de lugares de diagrama de áreas construidas.
Al igual que la matriz de adyacencia, el diagrama de áreas construidas exhibe en forma dinámica lo que está en el dibujo. El diagrama de áreas construidas se actualiza automáticamente, cuando se cambian los espacios o los enlaces espacio. Además, los atributos de relleno asignados a los espacios se reflejan en el diagrama automáticamente.
Los parámetros de Giro, Escala de altura y Escala de ancho de una matriz de adyacencia se pueden editar en la paleta Información del objeto. Además, el parámetro Escala de brecha controla la distancia entre las filas del diagrama de áreas construidas. Mostrar totales alterna la exhibición del monto total de espacio usado.

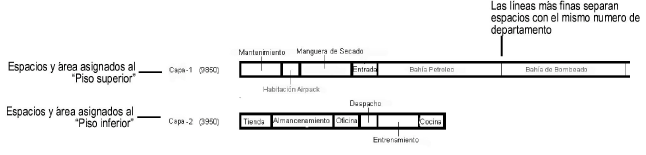

El diagrama de áreas construidas se ordena en filas, que corresponden a las capas del dibujo. Los espacios presentes en cada capa se muestran en filas separadas; el nombre de capa y el área total usados se exhiben a la izquierda de cada fila.
Los espacios en el diagrama de áreas construidas se agrupan por nombre de Departamento (establecido para cada espacio en la paleta Información del objeto). Los espacios adyacentes con el mismo nombre de Departamento están separados por líneas finas.
