Colocar puntos de estación
sobre la polilínea de la carreteraColocar puntos de estación
sobre la polilínea de la carreteraEl producto Vectorworks Landmark fija los puntos de estación (objetos de estaca) sobre la polilínea seleccionada a intervalos especificados.
Para colocar puntos de estación:
Seleccione la polilínea y luego seleccione el comando Estación sobre polilínea desde el menú correspondiente:
● Espacio de trabajo Designer: AIC > Carreteras > Estación sobre polilínea.
● Espacio de trabajo Landmark: Landmark > Carreteras > Estación sobre polilínea

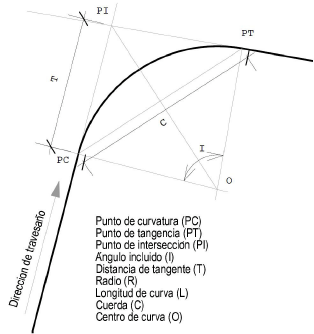

Se abrirá el cuadro de diálogo Fijar puntos de estación sobre polilínea. Este comando fija estaciones a intervalos de 100’ (o 30.48 m). Además, pueden colocarse puntos de estación parciales a intervalos menores. Introduzca el intervalo entre las estaciones parciales y seleccione una opción de etiquetado para la información de curva.
Haga clic para mostrar/ocultar los parámetros.
Haga clic en OK para crear los puntos de estación sobre la polilínea.
La primera vez que use la herramienta en un archivo se abrirá un cuadro de diálogo de propiedades. Establezca las propiedades por defecto y haga clic en OK. Las propiedades se pueden editar en la paleta Información del objeto. Las propiedades de estaca se describen en Insertar objetos estaca.

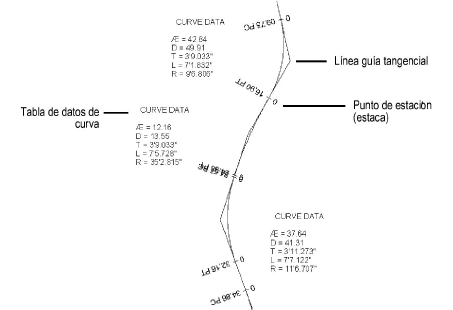

Cada punto de estación está etiquetado. Si se crean tablas de datos de curva, éstas podrán seleccionarse o moverse, según sea necesario.
Una vez que todas las estacas se establecieron en la elevación del modelo de sitio, el siguiente paso es establecer de manera automática las elevaciones de las estacas de la carretera, según lo descrito en Establecer elevaciones de estacas .
~~~~~~~~~~~~~~~~~~~~~~~~~
