如要插入正齿轮齿条：
单击“机器组件”工具集中的正齿轮齿条工具。
单击以将对象放置在绘图中，然后再次单击以设置旋转。
第一次在文件中使用该工具时，特性对话框出现。设置默认特性，然后单击确定。可以从“对象信息”面板中编辑特性。

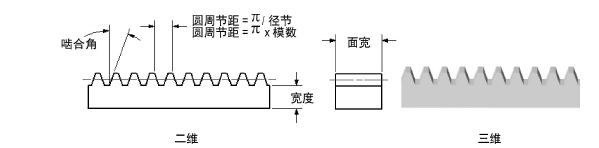

单击以显示/隐藏参数。
方法
选择是使用径节（英制大小），或是模数（公制大小）插入正齿轮齿条
径节或模数 (毫米)
为选定的插入方法指定径节或模数
啮合角
选择啮合角
齿数
输入齿数
宽度
输入底板厚度
面宽
输入正齿轮齿条面的宽度
视图（仅二维）
选择二维视图
显示所有齿
选择以便绘制所有齿或仅绘制端齿
绘制圆角
选择以便绘制圆角正齿轮齿条齿
显示节线
（仅二维）
选择以便绘制带节线的正齿轮齿条
~~~~~~~~~~~~~~~~~~~~~~~~~
正 齿轮
锥齿轮
蜗轮组
蜗 轮
