如要插入链轮:
单击“机器组件”工具集中的链轮工具。
单击以将对象放置在绘图中,然后再次单击以设置旋转。
第一次在文件中使用该工具时,特性对话框出现。设置默认特性,然后单击确定。可以从“对象信息”面板中编辑特性。

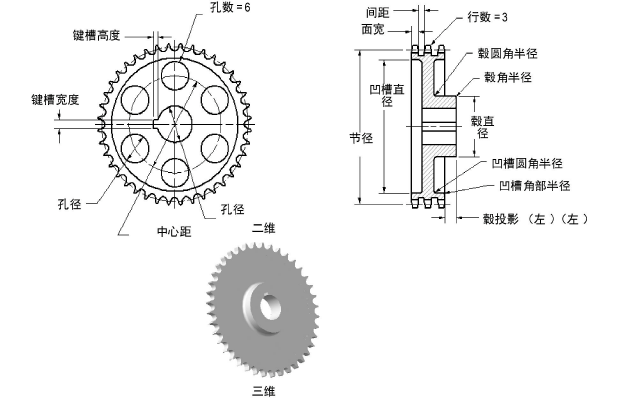

单击以显示/隐藏参数。
标准链数(螺距)
选择标准 ANSI 或 ISO 滚子链数;提供节距以供参照
齿数
输入齿数
节径(参照)
显示基于节距和齿数的节径
行数
输入齿行数

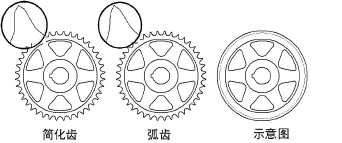

齿廓
选择齿廓类型
使用标准宽度和间距
选择以便使用标准面宽和间距值(基于选定的节距);取消选择以便指定自定义值,并输入值
面宽
输入面宽值
间距
输入齿行之间的间距
绘制凹槽(仅二维)
选择绘制凹槽以便绘制凹槽腹板,并指定二维参数
腹板厚度
输入腹板厚度
凹槽直径
输入凹槽直径
凹槽角部半径
指定凹槽角部半径
凹槽圆角半径
指定凹槽圆角半径
绘制毂(仅二维)
选择以便包含毂,然后指定二维参数
毂直径
输入毂直径
毂投影 (左 / 右)
指定左侧和右侧的毂投影量;负值表示毂面凹陷
毂角半径
输入毂角半径
毂圆角半径
输入毂圆角半径
绘制孔(仅二维)
选择以便绘制孔,然后指定二维参数
孔径
输入孔径
键槽
如果存在键槽,选择方形、矩形或自定义大小;否则选择无。方形和矩形选项将应用基于孔径的 ASME 建议大小。
宽度/高度
对于自定义键槽大小,输入键槽的宽度和高度值
腹板配置(仅二维)
选择腹板配置,然后指定二维参数(如有)。选择孔时,可以以百分比或直径值指定其大小。
数量
指定链轮孔或轮辐数量(不适用于平面腹板配置)
大小 (10 - 100%)
对于孔(百分比)和轮辐腹板配置,输入孔或轮辐在凹槽中所占的百分比率
中心距
为腹板配置选择孔时,指定孔中心之间的距离
孔径(二维和三维)
为腹板配置选择孔时,指定孔大小

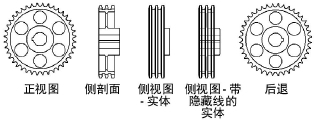

视图(仅二维)
选择二维视图
绘制中心线(仅二维)
选择以便绘制带中心线的链轮
