偏移对象

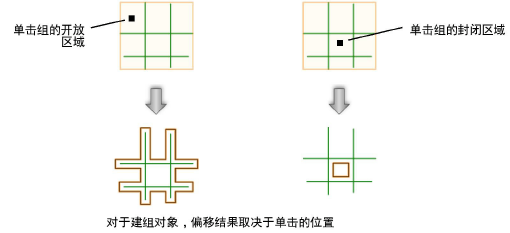

偏移工具可从原始位置创建复制对象偏移，或从其原始位置偏移选定的对象。使用此工具可方便地创建平行对象，如线和墙。还可用于生成大或小闭合式对象，如椭圆和连接的墙。NURBS 曲面按沿曲面法线方向的偏移距离偏移。

“偏移”工具可用于以下对象。

Vectorworks Fundamentals 对象

Vectorworks Design Series 对象

偏移工具有四个模式，这些模式也是“偏移工具首选项”对话框中的选项。

位于“Vectorworks 首选项”对话框的“编辑”选项卡上的二维转换分辨率字段可调整平滑度。转换分辨率越高，平滑度越高，这样可产生更准确的对象偏移。有关二维转换分辨率的详细信息，请参阅Vectorworks 首选项：编辑选项卡。

要偏移一个或多个对象，请执行以下操作：

1. 如有必要，选择要偏移的对象。

2. 从“基本”面板单击偏移工具。

3. 单击工具栏的首选项。

“偏移工具首选项”对话框打开。

单击以显示/隐藏参数。

参数	描述
方法

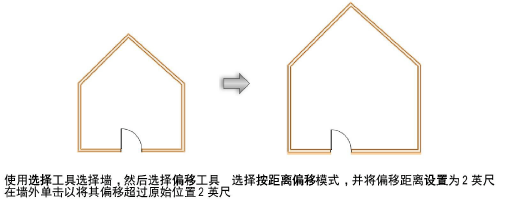

按距离偏移	以距原始位置指定距离放置偏移对象（与选择工具栏按钮并在工具栏上输入距离的做法相同）

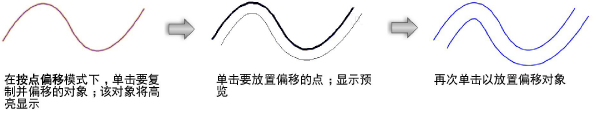

按点偏移	以通过鼠标单击指定的距离放置偏移对象（与选择工具栏按钮的做法相同）
复制
复制并偏移	在偏移位置创建对象的副本（与选择工具栏按钮的做法相同）
偏移原始对象	将原始对象移到偏移位置（与选择工具栏按钮的做法相同）
墙偏移
从中心线偏移	从墙的原始位置的中心线偏移墙
从最近的边偏移	从墙的原始位置的最近边偏移墙
平滑角	圆化偏移对象中的尖角
闭合开放式曲线	在偏移对象和原始对象的两端绘制线条，以由开放式曲线创建闭合式形状

4. 指定所需的首选项，然后单击确定。

要更改选定对象，按住 Alt 键 (Windows) 或 Cmd 键 (Mac)，同时按住 Shift 并单击或单击并拖动以选择对象。当按下 Alt 或 Cmd 键时，在飞旋模式下激活选择工具。

5. 根据偏移首选项，执行以下操作之一：

根据偏移首选项，在偏移位置放置复制对象或原始对象。

单击此处以获取该主题的视频提示（需要访问网络）。
