按记录值修改对象

该命令可用于根据已附加至选定项目的特定记录字段的数值来修改绘图中对象的颜色、大小或高度。这适用于分析和比较绘图中的对象。

如要按记录值修改对象：

1. 选择工具 > 记录 > 按记录修改。

“按记录值修改”对话框打开。

单击以显示/隐藏参数。

参数	描述
已保存设置选项
设置	选择<活动设置>以使用对话框中当前选定的设置；如要使用一组已保存的设置，从列表中选择一组
保存	打开一个对话框以命名并保存当前选定的设置，从而可以将其作为一个集合快速选定
管理	打开“管理已保存集合”对话框以重命名或删除已保存的设置（请参阅管理已保存的按记录修改设置）
记录	列出当前绘图中适用对象的可用记录格式（基于“操作”框内的应用于和包含组件的设置）。选择包含有所需字段的记录。
记录字段	列出选定的记录格式中可用的字段；选择要用于修改对象的字段
颜色渐变	根据记录字段中的数值将颜色应用至选定对象。使用“选项”方框中的字段来选择渐变并输入数值范围。程序将由渐变自动绘制颜色，并指派以给定范围内的等值间隔。
颜色渐变选项
应用于	选择要将指定颜色应用至其上的对象属性：填充背景色或前景色，或者画笔背景色或前景色
下边界/上边界	将向字段值等于或低于下边界的对象分配渐变起始处（左侧）的颜色。将向值等于或超过上边界的对象分配渐变结束处（右侧）的颜色。将向值介于上下边界之间的对象分配渐变颜色。
渐变	从库或当前文件选择所需的渐变。对象颜色将取自该渐变。

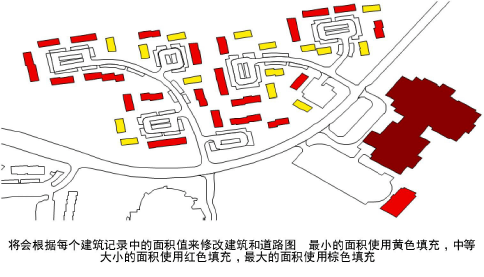

颜色范围	根据记录字段中的数值将颜色应用至选定对象。使用“选项”方框中的字段来定义每个数值范围和需要使用的颜色。
颜色范围选项
应用于	选择要将指定颜色应用至其上的对象属性：填充背景色或前景色，或者画笔背景色或前景色
范围列表	列出将要用于修改对象的数值范围和关联颜色
添加/编辑	如要添加范围，单击添加。如要编辑范围，从列表中选择范围，并单击编辑（或双击某个值）。“编辑颜色范围”对话框打开。 选择颜色，然后指定要将颜色应用至其上的字段值下边界和上边界。单击确定，该范围将显示在范围列表中。
删除	从列表中选择范围，并单击删除，以将其从列表中移除
颜色值	根据记录字段中的数值将颜色应用至选定对象。使用“选项”方框中的字段来为选定对象上的每个数值指定颜色。
颜色值选项
应用于	选择要将指定颜色应用至其上的对象属性：填充背景色或前景色，或者画笔背景色或前景色
值列表	列出选定对象上选定字段的数值，以及将要用于修改对象的关联颜色
编辑	从列表中选择记录字段值，并单击编辑（或双击某个值）以打开“编辑颜色值”对话框。 如要将颜色应用至具有该值的对象，选择应用颜色选项，然后从下拉列表中选择颜色。单击确定，值列表将会更新。 要从带此值的对象移除该颜色，取消选择值列表上的应用列。或访问“编辑颜色值”对话框，并取消选择应用颜色选项。
调整大小	对选定对象进行定量缩放；在“选项”方框的记录字段中输入要应用至值的乘数
拉伸	对选定对象进行定量拉伸；在“选项”方框的记录字段中输入要应用至值的乘数
升高二维多边形	将二维多边形或多线段转换为三维多边形，利用每个多边形/多线段随附报告中的标高值，确定其对等的三维多边形标高。正常来讲，外部来源的场地模型源数据（比如 GIS）会在随附记录中包含标高数据，所以，这是创建作为场地模型基础使用的三维等高线的一种自动化方式。如有必要，请指定一个 1 以外的乘数值；用随附记录中的标高值乘以指定系数，以确定等高线标高。 有些 GIS 数据已分组。解组数据，并选择选项以将组记录附至作为结果的解组对象，如此则每个等高线都有单个数据随附。
应用于	选择是要将属性应用至整个绘图，或是仅应用至当前选定对象
包含组件	除了其他对象，还可以选择性地将属性应用至组和符号内的对象。如果未选择这些复选框，将会忽略组和符号。

2. 单击确定。

3. 将会修改绘图对象的颜色、大小或高度。

管理已保存的按记录修改设置

如要将已保存设置随按记录修改命令一起使用，需要时管理按钮可以重命名或删除这些已保存设置。

如要管理按记录修改命令的已保存设置：

1. 选择工具 > 记录 > 按记录修改。

“按记录值修改”对话框打开。

2. 单击管理。

“管理已保存集合”对话框打开。选择要更改的集合。

单击以显示/隐藏参数。

参数	描述
重命名	选择一个已保存集合并输入新的名称。
删除	选择以删除集合。系统将会提示您确认是否要删除该已保存集合。

3. 单击确定以关闭“管理已保存集合”对话框。

~~~~~~~~~~~~~~~~~~~~~~~~~
