Agregar elementos de cubierta a objetos de cubierta y cubiertas planas

Ventanas de buhardilla y claraboyas pueden ser agregadas una vez que un objeto de cubierta o una cubierta plana ha sido creada.

Crear ventanas de buhardilla

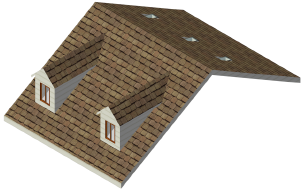

Puede crear una gran variedad de ventanas de buhardilla en objetos de cubiertas y cubiertas planas. Una buhardilla puede ser establecida al mismo estilo que la cubierta para crear una apariencia uniforme.

Paredes con buhardilla siempre se dibujan en sentido de las agujas del reloj para una aplicación de textura fácil.

Para crear una ventana de buhardilla con cubierta a dos aguas en un objeto cubierta o en la cubierta plana:

Los parámetros cambian automáticamente según el estilo de buhardilla seleccionado, con valores para fijar la buhardilla en la ubicación especificada con el clic del mouse.

Parámetro	Estilo de buhardilla	Descripción
Centrar verticalmente	Todos	Fija el centro del símbolo de ventana en el centro del espacio vertical disponible en la cara frontal de la buhardilla; no se usa el punto normal de inserción
Desplazamiento desde arriba	Todos	Ubica la parte superior del símbolo de ventana a una distancia establecida de la parte superior de la cara frontal de la buhardilla; no se usa el punto normal de inserción
Desplazamiento de altura	Todos	Indica la distancia vertical desde la parte superior del punto de engranaje con la cubierta o donde la cubierta y la buhardilla se encuentran, hasta el punto de soporte, el cual generalmente se encuentra sobre la parte superior de la pared soporte
Desplazamiento desde la línea del edificio	Todos	Especifica la distancia desde el contorno del edificio hasta el centro del plano del símbolo de ventana
Desplazamiento desde esquina	Todos	Establece la distancia desde la esquina de la cubierta hasta el centro de la buhardilla; la esquina de la cubierta de la que se toma la medida siempre está a la izquierda de la buhardilla cuando la enfrenta
Ancho superior	Trapecio, Cubierta redondeada	Determina el ancho de la cubierta superior y establece la forma trapezoidal de la faceta frontal; la faceta frontal siempre es simétrica cuando se usa esta opción
Pendiente derecha	Trapecio, Cubierta a dos aguas, Cubierta a cuatro aguas	Determina el ángulo del borde derecho de la cara frontal; la cara frontal puede ser asimétrica cuando se usa esta opción
Pendiente izquierda	Trapecio, Cubierta a dos aguas, Cubierta a cuatro aguas	Especifica el ángulo del borde izquierdo de la cara frontal. Junto con la Pendiente derecha, esta cota determina el ancho superior de la cara frontal. La Pendiente derecha debe ser seleccionada para que esta opción esté disponible.
Ancho inferior	Trapecio, Cubierta a dos aguas, Cubierta redondeada	Establece el ancho del borde inferior de la cara frontal; funciona en conjunto con el Ancho superior o con las entradas Pendiente izquierda y derecha, y es requerida
Pendiente	Trapecio, Cubierta a un agua, Cubierta redondeada	Indica el ángulo de la inclinación de cubierta de buhardilla superior medido desde una línea horizontal
Ancho	Cubierta a dos aguas, Cubierta a un agua, Cubierta a cuatro aguas	Distancia horizontal de la parte frontal de la buhardilla
Pendiente frontal	Cubierta a cuatro aguas	Indica el ángulo de la inclinación de cara frontal de la cubierta de buhardilla medido desde una línea vertical
Altura	Todos	Especifica la altura de elevación de la cara frontal de la buhardilla; determina la profundidad de plano de la buhardilla
Ancho superior	Cubierta redondeada	Indica el ancho de la parte superior de la cubierta medida sobre la cara frontal de la buhardilla
Altura inferior	Cubierta redondeada	Distancia desde la parte inferior de la buhardilla hasta el comienzo de las curvas compuestas de la cubierta medidas sobre la cara frontal de la buhardilla
Profundidad	Todos	Establece la distancia de plano desde el punto de engranaje con la cubierta hasta la cara frontal de la buhardilla; determina la altura de elevación de la cara frontal de la buhardilla
Saliente	Cubierta a dos aguas, Cubierta a un agua, Cubierta a cuatro aguas	Cantidad de extensión de cubierta más allá de la cubierta plana frontal de la cubierta de la buhardilla
Punto de control	Cubierta redondeada	Punto en el que se unen dos curvas de la cubierta. Esta opción controla la ubicación de ese punto desde el borde de lado de la buhardilla cuando se mide sobre la cubierta. La ubicación de este punto determina la profundidad de las curvas que conforman la línea de la cubierta.

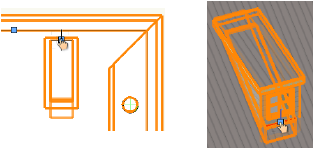

La buhardilla con ventana es creada y fijada según los parámetros especificados. Se creará automáticamente un agujero en la cubierta donde existen las paredes de buhardilla.

Editar ventanas de buhardilla

La paleta de Información del objeto de una cubierta seleccionada con una buhardilla contiene parámetros de Configuración de buhardilla adicionales:

● Grosor de pared y Grosor de cubierta: Estos valores de grosores sólo se aplican a la buhardilla.

● Usar estilo para buhardilla: Si la cubierta en sí tiene un estilo de cubierta aplicada, seleccionar Usar estilo para buhardilla para aplicar el mismo estilo a la buhardilla. El Grosor de cubierta de la buhardilla es establecido por los componentes en el estilo y no puede ser editado desde la paleta de Información del objeto.

Crear claraboyas

Una claraboya completa, junto con un símbolo de ventana, puede ser fijada en un objeto de cubierta o una cubierta plana.

Se necesita un símbolo de ventana solo 3D para crear una claraboya. Un símbolo híbrido existente se puede convertir en un símbolo 3D. Coloque el símbolo en el dibujo y establezca los parámetros y luego, cambie a una vista 3D. Seleccionar el símbolo y luego seleccionar Modificar > Convertir > Convertir en grupo. Seleccione la opción Convertir todos los subobjetos en el cuadro Opciones de convertir en grupo. Con el grupo seleccionado, seleccione Modificar > Crear símbolo para crear un símbolo 3D a partir del grupo y seleccione la opción En el borde para Insertar en paredes.

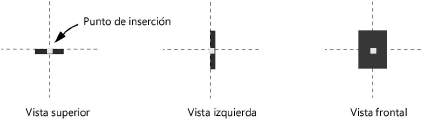

Al crear sus propios símbolos de claraboya, establezca el punto de inserción del símbolo en la parte posterior y central del símbolo.

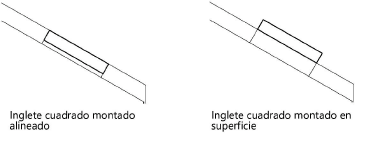

El punto de inserción del símbolo determina si una claraboya se alineará o si se montará sobre la superficie.

Parámetro	Descripción
Desplazamiento desde esquina	Especifica la distancia desde el borde de la cubierta hasta el centro del símbolo de claraboya
Desplazamiento desde línea de edificio	Establece la distancia desde el borde del edificio hasta el centro del símbolo de claraboya
No insertar símbolo	Seleccionar para crear una muesca en la cubierta sin insertar el símbolo de ventana
Quitar objeto	Elimina la claraboya de la cubierta
Editar buhardilla	Accede a los parámetros de buhardilla en lugar de los parámetros de claraboya
Corte de orificio	Seleccionar un tipo de corte de orificio para esta claraboya. ● Vertical: Bordes de orificio son perpendiculares al plano de capa activa. ● Biselado: El borde inferior del orificio es perpendicular al plano de capa activa, y el borde superior del orificio es paralelo al plano de capa activa. ● Cuadrado: Bordes de orificio son perpendiculares a la superficie de cubierta.
