Giro

Establece el giro del marcador; si el marcador se creó desde una vista de plano girado, este parámetro se puede usar para restablecer el marcador según el sistema de coordenadas globales

Estilo de texto

Seleccionar un estilo de texto, ya sea desde una biblioteca o desde el archivo actual. Para usar el estilo definido para la clase del objeto, seleccionar <Estilo de texto de clase>. Para dar formato al texto usando las opciones del menú Texto, seleccione <Sin estilo>. Ver Usar estilos de texto y Dar formato al texto.

Configuración

Seleccione la configuración del marcador

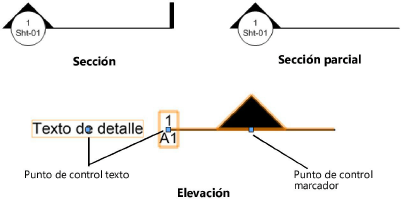

●        Sección: dibuja un marcador de sección a ambos extremos de una línea de sección recta o partida

●        Sección parcial: dibuja un marcador de sección al comienzo de una línea de sección recta o partida

●        Elevación: dibuja un marcador de sección junto a una línea de sección recta en un punto de control, el cual puede arrastrarse hasta una nueva ubicación

Voltear

Invierte la dirección del marcador

Crear viewport de sección

(Sólo Design Series)

Para marcadores de sección-elevación que aun no están vinculados a un viewport, haga clic para abrir el cuadro de diálogo Crear viewport de sección y crea un viewport de sección vertical (ver Crear un viewport de sección vertical); el marcador de sección-elevación es convertido a una línea de sección cuando el viewport es creado.

Marcadores de sección-elevación con ángulos diferentes a 90º (o líneas rectas) no pueden ser usados para crear viewports de sección.

Navegar a viewport

(Sólo Design Series)

Navega al viewport vinculado al marcador de sección-elevación

Establecer estilo(s) de marcador

Abre el cuadro de diálogo Establecer estilo de marcador, para seleccionar el tipo de marcador de sección en cada extremo de la línea de sección; los marcadores pueden ser los mismos (Comenzar coincidencia) o diferentes (Diferenciar) a cada extremo de la línea de sección. Seleccione desde una biblioteca o el archivo actual.

Vincular a viewport

(Sólo Design Series)

Vincula el marcador de sección-elevación a un viewport existente; seleccione el viewport a vincular desde la lista. Un icono de vinculo verde (al lado del marcador de inicio en el dibujo) indica que el marcador de sección-elevación está vinculado a un viewport.

Cuando un marcador de sección-elevación es vinculado a un viewport estándar, el número de hoja es sincronizado; cuando es vinculado a un viewport de sección, tanto el número de dibujo como el número de hoja son sincronizados.

Tamaño de marcador

Especifica el tamaño de los marcadores de sección, medidos desde el punto de inserción del marcador hasta la parte superior de su punto más largo. Los cambios en el tamaño del marcador no afectan el tamaño de texto.

Usar línea con separación

(Solo configuraciones de Sección y Sección parcial)

Muestra la línea de sección con una línea punteada

Longitud de línea con separación

Si se selecciona Usar línea punteada, especifica la longitud de la línea de sección sólida a cada extremo de la línea de sección

Giro automático de texto

Cuando se selecciona, se muestra siempre el texto marcador en la misma orientación; cuando se anula la selección, se gira el texto según el valor de Giro de texto

Ambos extremos de texto

(Solo configuración de sección)

Muestra el texto al final del marcador, así como el comienzo

Configuración de texto

Especifica el estilo de presentación para el texto de Número de dibujo y Número de hoja; si se selecciona Núm. de dibujo - Núm. de hoja o Núm. de hoja - Núm. de dibujo, especificar un Separador de texto para ubicar entre los elementos de texto

Giro de texto

Cuando no se selecciona Giro automático de texto, se especifica el giro del texto de marcador

Hoja de texto %

Especifica el valor de escala para la porción Número de hoja del texto marcador. Introducir un número mayor que 100 para agrandar el texto. Introducir un número por debajo de 100 para achicarlo. El valor de la escala debe ser mayor a 1.

Separador de texto

Para los estilos de texto de Núm. de dibujo - Núm. de hoja y Núm. de hoja - Núm. de dibujo No. de configuraciones de texto especifica el separador que se ubicará entre los textos Número de dibujo y Número de hoja

Número de dibujo

Introducir el Número de dibujo del viewport de sección de referencia; este valor es asignado de manera predeterminada para marcadores de sección-elevación que están vinculados a un viewport de sección (se necesita Design Series)

Número de hoja

Introducir el Número de hoja del viewport de sección de referencia; este valor es asignado de manera predeterminada para marcadores de sección-elevación que están vinculados a un viewport de sección (se necesita Design Series)

Texto de detalle

Introduzca texto adicional que aparecerá al lado del marcador; el texto tiene su propio punto de control y puede ser colocado de manera separada

Estilo de texto

Seleccionar un estilo de texto, ya sea desde una biblioteca o desde el archivo actual. Para usar el estilo definido para la clase del objeto, seleccionar <Estilo de texto de clase>. Para dar formato al texto usando las opciones del menú Texto, seleccione <Sin estilo>. Ver Usar estilos de texto y Dar formato al texto.

Viewport de sección

Muestra el nombre del viewport asociado con la línea de sección; una línea de sección que no está asociada con el viewport es etiquetada como “No vinculada.” Un icono de vínculo partido rojo (junto a la línea) indica que la línea no está vinculada a un viewport.

Crear viewport de sección

Para líneas de sección que aun no están vinculadas a un viewport, haga clic para abrir el cuadro de diálogo Crear viewport de sección y crea un viewport de sección vertical (ver Crear un viewport de sección vertical)

Invertir dirección

Invierte el lado que se muestra cuando los objetos fuera del plano de sección están visibles

Navegar por viewport de sección

Navega hasta el viewport de sección asociado con la línea de sección

Estilo(s) de marcador de sección

Abre el cuadro de diálogo Establecer estilo de marcador, para seleccionar el tipo de marcador de sección en cada extremo de la línea de sección; los marcadores pueden ser los mismos (Comenzar coincidencia) o diferentes (Diferenciar) a cada extremo de la línea de sección. Seleccione desde una biblioteca o el archivo actual.

Configuración

Seleccionar la configuración de línea de sección

●        Sección: dibuja un marcador de sección a ambos extremos de una línea de sección recta o partida

●        Sección parcial: dibuja un marcador de sección al comienzo de una línea de sección recta o partida

●        Elevación: dibuja un marcador de sección junto a una línea de sección recta en un punto de control, el cual puede arrastrarse hasta una nueva ubicación

Tamaño de marcador

Especifica el tamaño de los marcadores de sección, medidos desde el punto de inserción del marcador hasta la parte superior de su punto más largo. Los cambios en el tamaño del marcador no afectan el tamaño de texto.

Usar línea con separación

(Solo configuraciones de Sección y Sección parcial)

Muestra la línea de sección con una línea punteada

Longitud de línea con separación

Si se selecciona Usar línea punteada, especifica la longitud de la línea de sección sólida a cada extremo de la línea de sección

Giro automático de texto

Cuando se selecciona, se muestra siempre el texto marcador en la misma orientación; cuando se anula la selección, se gira el texto según el valor de Giro de texto

Ambos extremos de texto

(Solo configuración de sección)

Muestra el texto al final del marcador, así como el comienzo

Configuración de texto

Especifica el estilo de presentación para el texto de Número de dibujo y Número de hoja; si se selecciona Núm. de dibujo - Núm. de hoja o Núm. de hoja - Núm. de dibujo, especificar un Separador de texto para ubicar entre los elementos de texto

Giro de texto

Cuando no se selecciona Giro automático de texto, se especifica el giro del texto de marcador

Separador de texto

Para los estilos de texto de Núm. de dibujo - Núm. de hoja y Núm. de hoja - Núm. de dibujo No. de configuraciones de texto especifica el separador que se ubicará entre los textos Número de dibujo y Número de hoja

Hoja de texto %

Especifica el valor de escala para la porción Número de hoja del texto marcador. Introducir un número mayor que 100 para agrandar el texto. Introducir un número por debajo de 100 para achicarlo. El valor de la escala debe ser mayor a 1.

Auto-coordinar

Para objetos de línea de sección asociados con un viewport de sección, muestra automáticamente el Número de dibujo del viewport de sección al que se hace referencia y el Número de hoja del viewport. Anular la selección de esta opción para introducir el Número de dibujo y el Número de hoja manualmente.

Número de dibujo

Introduzca el Número de dibujo del viewport de sección de referencia; este valor es asignado de manera predeterminada para líneas de sección cuando Auto-coordinar es seleccionado, y para marcadores de sección-elevación que están vinculados a un viewport de sección

Número de hoja

Introduzca el Número de hoja del viewport de sección de referencia; este valor es asignado de manera predeterminada para líneas de sección cuando Auto-coordinar es seleccionado, y para marcadores de sección-elevación que están vinculados a un viewport de sección
