Mostrar
objetos 3D individuales en viewports de secciónMostrar
objetos 3D individuales en viewports de secciónAtributos, visualización y plano de corte pueden ser establecidos para objetos 3D individuales para invalidar la configuración del viewport de sección para objetos/objetos ocultos antes y más allá del plano de corte. Esto sólo se puede hacer seleccionando el objeto dentro del modo Editar in-situ del viewport. Esta configuración por clase sólo es aplicable al viewport actual, y no afecta la apariencia del modelo en sí ni de otros viewports en el dibujo.
Para establecer la apariencia de un objeto 3D individual visto en un viewport de sección:
Haga clic con el botón derecho del mouse en el viewport de sección y seleccione Editar sección in-situ desde el menú de contexto.
En modo Editar in-situ, seleccione uno o más objetos 3D elegibles para asignar los mismos parámetros de plano de corte y visualización.
Cuando objetos debajo o más allá del plano de corte no son mostrados con la configuración de viewport actual, Modo X-ray Select permite que objetos ocultos sean visibles y seleccionados en modo Editar in-situ. Modo X-Ray Select no ayuda a visualizar objetos sobre o antes del plano de corte.

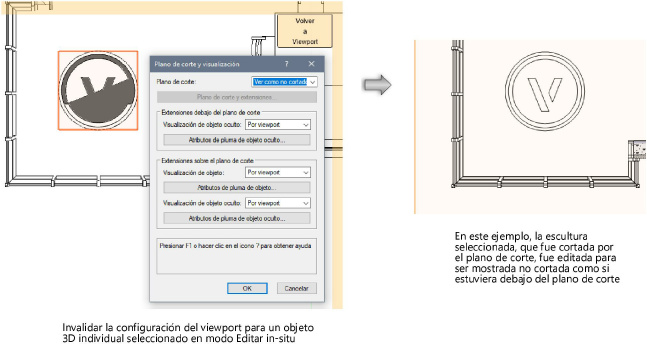

Haga clic en Plano de corte y extensiones desde la paleta Información del objeto, y establezca los parámetros en el cuadro de diálogo Plano de corte y extensiones.
Haga
clic para mostrar/ocultar los parámetros.
~~~~~~~~~~~~~~~~~~~~~~~~~
