Crear etiquetas de dibujo

Usar la herramienta Etiqueta de dibujo para agregar información descriptiva a un dibujo. De manera predeterminada, un objeto etiqueta incluye un título, la escala del dibujo y un número de dibujo asignado automáticamente. El número de la hoja que contiene el dibujo también puede incluirse en la etiqueta. Los valores predeterminados para el título, número de dibujo, y número de hoja dependen de donde es colocada la etiqueta: en una capa de diseño, o en una anotación de encuadre, por ejemplo.

Las etiquetas de dibujo mantienen un tamaño constante independientemente de la escala de dibujo.

2. Haga clic para colocar el objeto en el dibujo y vuelva a hacer clic para establecer el giro. Se abre una caja de diálogo propiedades la primera vez que se usa la herramienta en un archivo. Establecer las propiedades predeterminadas. Las propiedades se pueden editar en la paleta Información del objeto.

Parámetro	Descripción
Giro	Especifica el número de grados a girar el objeto (0,00 es horizontal).
Estilo de texto	Seleccionar un estilo de texto, ya sea desde una biblioteca o desde el archivo actual. Para usar el estilo definido para la clase del objeto, seleccionar <Estilo de texto de clase>. Para dar formato al texto usando las opciones del menú Texto, seleccione <Sin estilo>. Ver Usar estilos de texto y Dar formato al texto.
Título de dibujo	Especifica el texto de título que se presenta arriba de la línea de subrayado horizontal del rótulo. Los siguientes valores son usados de manera de valor predeterminado, pero pueden ser editados: ● Nombre de archivo (en una capa de diseño). ● En blanco (en una capa de hoja). ● Título de dibujo (en un encuadre). Si se habilita Usar coordinación de dibujo automática en las preferencias del documento (se necesita Vectorworks Design Series) y la etiqueta está en un encuadre, cambiar este campo actualizará el título del dibujo del encuadre y viceversa.
Alineación de título	Especificar la alineación del Título de dibujo en referencia a la línea. Seleccionar entre alineación izquierda, central y derecha. Para la alineación central y derecha, si la etiqueta de dibujo tiene un estilo de burbuja y el modo de longitud de línea no es un ajuste automático, el texto puede superponerse con la burbuja si el texto es más largo que la línea.
Número de dibujo	Identifica este dibujo en la hoja actual. Este valor es presentado en la mitad superior del rótulo de indicador a menos que Estilo de número está configurado a Ninguno. Si la etiqueta está en un encuadre o en una capa de hoja, el programa automáticamente numera los elementos y actualiza este campo; este número debe ser único en esta capa. Si la etiqueta está en una capa de diseño, introducir un identificador manualmente.
Número de hoja	Identifica la hoja que contiene el dibujo. Este valor es presentado en la mitad inferior del rótulo de indicador si Estilo de número está configurado a Dibujo y Hoja. El Número de hoja es presentado de manera de valor predeterminado si el rótulo está en una capa de hoja. Si se activa Usar coordinación de dibujo automática en las preferencias del documento (se necesita Vectorworks Design Series) y la etiqueta está en una capa de hoja, este campo no puede ser editado y siempre contiene el número de hoja.
Estilo de número	Especifica qué números identificadores de dibujo (desde los campos Número de dibujo y Número de hoja) a presentar en el rótulo.

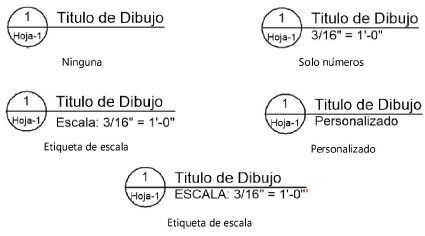

Estilo de presentación de escala	Especifica qué información de escala a presentar debajo de la línea de subrayado horizontal del rótulo.
Escala personalizada	Si el Estilo de presentación de escala está establecido en Personalizado, introducir la información a mostrar en el área de escala.
Alineación de escala	Alinea la presentación de escala en referencia a la línea. Seleccionar entre alineación izquierda, central o derecha. Para la alineación central y derecha, si la etiqueta de dibujo tiene un estilo de burbuja y el modo de longitud de línea no es un ajuste automático, el texto puede superponerse con la burbuja si el texto es más largo que la línea.
Usar escala arquitectónica	Seleccionar esta opción para usar el estilo de escala Arquitectura EEUU (como en 1/4″ = 1′ - 0″); anular la selección de esta opción para usar el estilo de Ingeniería (como en 1:48).

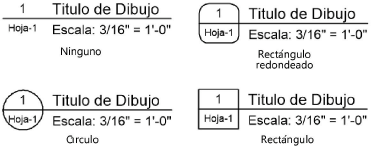

Estilo de indicador	Seleccionar el estilo del gráfico de burbuja de etiqueta, el cual contiene el Número de dibujo y Número de hoja que identifica el dibujo
Dibujar indicador de ancho completo	Seleccionar esta opción para agrandar el gráfico de burbuja hasta la longitud máxima de la línea de subrayado; no está disponible si el Estilo de indicador está determinado como Ninguno.
Tamaño de texto para título, escala, dibujo, número de hoja	Seleccione los tamaños de fuente para diferentes elementos de la etiqueta de dibujo.
Factor de escala de indicador	Especifica el tamaño del indicador de la etiqueta; introducir un valor mayor para aumentar el tamaño (el número debe ser mayor que cero).

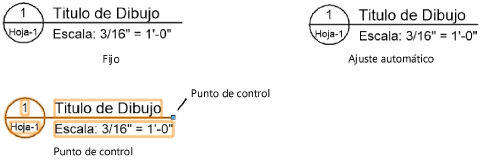

Modo Longitud de línea	Establece la longitud de línea horizontal de subrayado de la etiqueta de dibujo. Se establece una línea horizontal de subrayado fija por medio del valor Longitud impresa. Se establece una línea de subrayado que se ajusta automáticamente a la longitud del cuadro de límites del texto más largo, ya sea arriba o debajo de la línea de subrayado. Se establece un punto de control de la línea de subrayado de acuerdo con la ubicación del punto de control; hacer clic en el punto de control para seleccionarla y hacer clic en la ubicación deseada en el dibujo para ajustar la longitud de la línea de subrayado o para voltear la línea de subrayado al lado opuesto.
Longitud impresa	Para una etiqueta de dibujo use una longitud fija de línea de subrayado, establece la longitud de la etiqueta de dibujo en la página impresa.
Invertir	Seleccionar esta opción para mover la burbuja (incluso el Número de dibujo y Número de hoja) hacia el lado derecho de la etiqueta:
Desplazamiento de regla	Especifica el desplazamiento vertical entre la burbuja de etiqueta y la línea horizontal de subrayado en la página impresa (0 es centrado); introducir un número negativo para desplazar la línea, el título y la escala por debajo de la línea central de la burbuja.
Margen del título	Especifica la distancia vertical entre la línea de subrayado horizontal de etiqueta y el texto arriba de esta. Introducir un valor positivo para mover el texto más arriba de la línea de subrayado, o un valor negativo para mover el texto más cerca de esta.
Margen de escala	Especifica la distancia vertical entre la línea de etiqueta y el texto debajo de esta. Introducir un valor negativo para mover el texto más arriba de la línea de subrayado o un valor positivo para mover el texto más debajo de la línea de subrayado.
Mostrar título de dibujo	Seleccionar para mostrar el título del dibujo; si se anula la selección, el título del dibujo y la línea de subrayado no se muestran.
Mostrar escala con título de dibujo	Seleccionar para mostrar la escala y el título del dibujo en la misma línea; esta opción solo está disponible cuando se selecciona Mostrar título de dibujo.
Posicionar escala en la línea central	Seleccionar para posicionar la escala en lugar del título del dibujo; esta opción solo está disponible cuando se selecciona Mostrar título de dibujo.
