Ranuras de chaveta

2. Haga clic para colocar el objeto en el dibujo y vuelva a hacer clic para establecer el giro.

Se abre un cuadro de diálogo de propiedades la primera vez que usa la herramienta en un archivo. Establecer las propiedades predeterminadas. Las propiedades se pueden editar en la paleta Información del objeto.

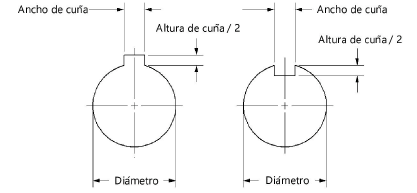

Parámetro	Descripción
Eje/diámetro de calibre	Introducir el diámetro del eje o calibre.
Tipo de ranura de chaveta	Seleccionar uno de los tipos de ranura de chaveta.
Estándar de cuña	Seleccionar pulgada o métrico para el estándar del tamaño de cuña.
Tipo de cuña	Seleccionar una forma de cuña cuadrada, rectangular o de media caña.
Usar tamaño de cuña recomendado	Seleccionar para usar el tamaño ASME/ISO recomendado según el tipo de cuña y diámetro; anular la selección para especificar los valores de altura y ancho personalizados.
Ancho/altura de cuña	Para obtener tamaños de ranura de chaveta personalizados, introducir los valores de altura y ancho.
Tamaño nom. (en pulgadas o en mm)	Seleccionar el tamaño de diámetro de calibre nominal para el Estándar de cuña seleccionado (solo en el cuadro de diálogo Propiedades de objeto).
Mostrar línea central	Seleccionar para dibujar la ranura de chaveta con líneas centrales.
