Orificios roscados

Múltiples herramientas orificio taladrado y orificio cónico comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas emergentes y seleccionar la herramienta deseada.

Tanto los orificios con rosca 2D como los 3D se encuentran disponibles. El orificio roscado 3D es un objeto sólido que puede sustraerse de cualquier otro objeto sólido para crear con precisión modelos en 3D de moldes, troqueles y muchas otras partes de máquinas (ver Sustraer sólidos).

2.Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.

Parámetro	Descripción

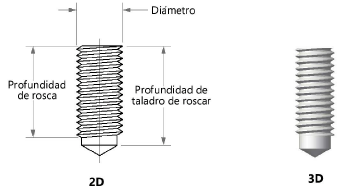

Rosca de tornillo	Seleccionar el tamaño de la rosca del tornillo en diámetro/roscas por pulgada (imperial) o paso de diámetro/rosca (métrico).
Tamaño de taladro de roscar (ref.)	Muestra el tamaño de la broca macho que corresponde a la rosca de tornillo seleccionada.
Tipo de orificio	Seleccionar uno de los tipos de orificio.
Profundidad de rosca	Especificar la profundidad de rosca.
Profundidad de taladro de roscar	Introducir el valor de la profundidad de la broca macho.
Ángulo de punto de perforación	Para los tipos de orificio cerrado, introducir el ángulo de la punta de la broca.
Usar tamaño personalizado	El parámetro usa valores personalizados de diámetro, paso de rosca y diámetro de taladro de roscar.
Diámetro	Cuando se selecciona Usar tamaño personalizado, especificar el valor del diámetro.
Inclinación	Cuando se selecciona Usar tamaño personalizado, especificar el valor del paso de rosca.
Diámetro de taladro de roscar	Cuando se selecciona Usar tamaño personalizado, especificar el valor del diámetro de taladro de roscar.
Estilo de rosca	Seleccionar el estilo de rosca 2D.
Vista	Seleccionar la vista del objeto 2D.
Mostrar perfil únicamente	El parámetro muestra solo el contorno de la rosca del objeto 2D. Disponible solo si usa el estilo de rosca Detallado.
Mostrar línea central	El parámetro traza el orificio roscado 2D con líneas centrales.
Mostrar roscas	El parámetro traza el orificio roscado 3D con roscas.
