Bulbo plano

La herramienta Bulbo plano y la herramienta Bulbo plano - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas emergentes y seleccionar la herramienta deseada.

2.Haga clic para colocar el objeto en el dibujo y vuelva a hacer clic para establecer el giro. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.

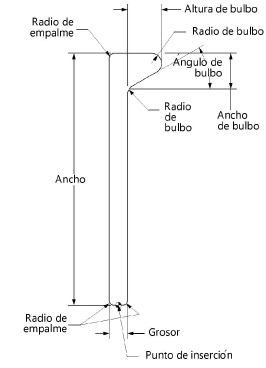

Parámetro	Descripción
Serie	Seleccione la serie deseada para visualizar los tamaños nominales apropiados.
Tamaño	Seleccionar el tamaño del bulbo plano.
Longitud (solo en vista 3D)	Introducir la longitud del bulbo plano 3D.
Fijar lugar geométrico en centroide (solo en vista 2D)	Seleccionar esta opción para dibujar un lugar geométrico en el centroide del bulbo plano 2D.
Bloquear posición de centroide	Bloquea la posición de centroide; al estar bloqueado, el centroide se comporta como el punto de inserción del objeto y se mantiene en posición si la forma/tamaño/giro del objeto es editado.
Tamaño personalizado	Seleccionar esta opción para habilitar campos para especificar el tamaño de una bulbo plano personalizada.
Ancho	Muestra el ancho del bulbo plano o, si se selecciona Tamaño personalizado, permite introducir de un valor personalizado.
Grosor	Muestra el grosor del bulbo plano, o si se selecciona Tamaño personalizado, permite introducir un valor personalizado.
Altura de bulbo	Muestra la altura de bulbo, o si se selecciona Tamaño personalizado, permite introducir un valor personalizado.
Ancho de bulbo	Muestra el ancho de bulbo, o si se selecciona Tamaño personalizado permite introducir un valor personalizado.
Radio de bulbo	Muestra el valor del radio de bulbo, o si se selecciona Tamaño personalizado permite introducir un valor personalizado.
Radio de empalme	Muestra el valor del radio de empalme, o si se selecciona Tamaño personalizado, permite la entrada de un valor personalizado.
Ángulo de bulbo (grados)	Muestra el ángulo de bulbo en grados, o si se selecciona Tamaño personalizado, permite introducir un valor personalizado.
Propiedades de sección	Las propiedades de sección se calculan y muestran automáticamente basadas en las unidades en pulgadas para formas inglesas y unidades en milímetros para formas métricas (sin considerar las unidades seleccionadas y la asignación de Mostrar marca de unidad en el cuadro de diálogo Unidades).
Área	Muestra el área del bulbo plano.
Acerca de los ejes X-X/Y-Y
Momento de inercia	Muestra el momento de inercia acerca de los ejes centroides tanto el horizontal (X-X) como el vertical (Y-Y).
Módulo de resistencia de la sección	Muestra el módulo de sección acerca de los ejes centroides tanto el horizontal (X-X) como el vertical (Y-Y).
Radio de rotación	Muestra el radio de rotación acerca de los ejes centroides tanto el horizontal (X-X) como el vertical (Y-Y).
