Inserción de barras de escala
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Consulte los modos en el tema The Symbol Insertion tool. |
Barra de escala
|
Cotas/notas |
Use la herramienta Barra de escala para indicar la escala de los objetos del dibujo. Para incluir una barra de escala en un encuadre, escoja Modificar > Editar encuadre y ponga la barra de escala como una anotación de encuadre.
Pasos para crear una barra de escala:
Pulse la herramienta y el modo deseado.
Haga clic para colocar el objeto en el dibujo y vuelva a hacer clic para establecer el giro. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados, que podrá editar luego en la paleta Información de Objeto.
Click to show/hide the parameters.Click to show/hide the parameters.
|
Parámetro |
Descripción |
|

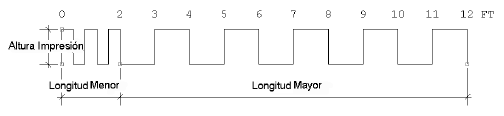

Altura impresa |
Especificar la altura impresa de la barra de escala. |
|
Longitud menor |
Especificar la longitud menor. |
|
Núm de divisiones menores |
La opción especifica el número de divisiones menores. La primera división se divide en divisiones menores, en tanto que el resto de la barra de escala se divide en divisiones mayores. |
|
Longitud mayor |
Especificar la longitud mayor. |
|
Núm de divisiones mayores |
Especificar el número de divisiones mayores. |
|
Estilo |
Escoja el estilo de barra de escala: Zigzag, Caja, Línea, Ajedrezado o Invertir. |
|
Ajustar unidades |
La opción permite alternar entre unidades especificadas para el archivo de dibujo (Archivo > Configuración de documento > Unidades); por ejemplo, cambiar entre pies y pulgadas. |
|
Unidades decimales |
La opción muestra las unidades de hasta cuatro lugares decimales. |
