Cómo colorear nubes de puntos
Para usar un perfil de color predefinido para un objeto de nube de puntos, seleccione una Escala de colores en la paleta Información del objeto, o defina el perfil de color Personalizado a puntos de código de color en el objeto de nube de puntos por sus alturas Z.

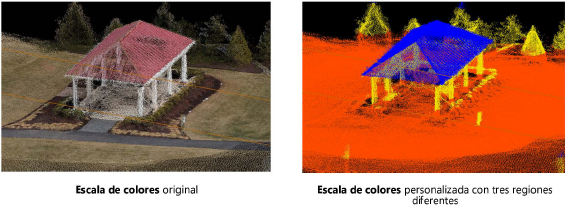

La configuración color Personalizado puede ayudar a visualizar el objeto escaneado de manera más precisa para identificar puntos sobre o debajo del umbral definido, y para seleccionar puntos específicos para la edición. Los puntos dentro de las regiones de altura Z definidas se muestran en el color especificado.
Pasos para definir las gamas de colores personalizados por altura:
Seleccione el objeto de nube de puntos.
En la paleta Información del objeto, pulse Establecer color personalizado.
Se abre el cuadro de diálogo Modo color personalizado.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Z-mín./Z-máx. |
Muestra las alturas Z de los puntos más bajos y más altos en el objeto de nube de puntos, como referencia. |
|
Número de regiones |
Seleccione cuantas regiones a colorear. |
|
Seleccionar los límites de altura y colores para cada región |
Úselo para indicar la altura superior (extremo) de cada región (Región 1 es la región más baja) y escoger el color de los puntos en esa región. La región 1 comienza automáticamente en la altura Z-mín., y la región más alta termina automáticamente en la altura Z-máx.. |
|
Vista previa |
Úselo para previsualizar los cambios en las gamas de colores personalizados. |
Tras pulsar Aceptar para cerrar el cuadro de diálogo Modo color personalizado, la Escala de colores en la paleta Información del objeto cobra automáticamente el valor Personalizada para mostrar las regiones de color especificadas.
