Creación de contornos

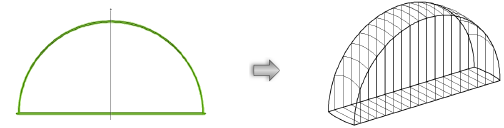

Los contornos son intersecciones de un sólido o de una superficie con un plano que atraviesa la línea especificada con la herramienta Crear contornos. Esta herramienta permite crear contornos en intervalos definidos, que luego se pueden usar para crear una membrana con el objeto de volver a crear una forma sólida.

Para crear contornos:

Pulse la herramienta y luego pulse Preferencias para abrir el cuadro de diálogo Establecer aumento de contorno, donde podrá especificar el aumento de contorno.

Para crear un solo contorno, especifique un Incremento de contorno cero.

Haga clic y arrastre para indicar la posición del plano de intersección. El objeto que va a intersecarse queda resaltado.

Se crean los contornos, un grupo de curvas NURBS.
