Creación de objetos 3D a partir de objetos 2D
|
Comando |
Ruta de acceso |
|
Crear objeto 3D desde 2D |
Architect: AIC > Diseño de maquinaria Landmark: Landmark > Diseño de maquinaria Spotlight: Spotlight > Diseño de maquinaria |

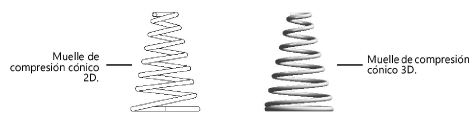

Use el comando Crear objeto 3D desde 2D coloca la versión tridimensional de un objeto bidimensional en el dibujo.
*El engranaje cilíndrico de dientes rectos, engranaje de tornillo sinfín, la rueda dentada y polea se convierten en un objeto 3D y objeto centro 3D.
Este comando crea el equivalente 3D de un objeto 2D seleccionado. Si se selecciona un objeto 2D sin equivalente 3D, suena un “bip”, una notificación que indica que el objeto no se puede convertir y se anula la selección del objeto.
|
Objetos bidimensionales que puede convertir en objetos tridimensionales |
|
|
|
Tuerca hexagonal de sombrerete (pulg.) Ángulo (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Cojinete de bolas Tuerca de seguridad de cojinete Engranajes cónicos Bulbo plano (BSI, JIS, DIN) Perno de carruaje (pulgada, métrico) Canal (en pulgada y métrico de AISC, JIS, ANZ, DIN) Eje de articulación (pulgada, métrico, DIN, ISO) Muelle de compresión - 1 y 2 Resorte helicoidal cónico de compresión Pasador de aletas (pulgada) Muelle de troquel Espiga (pulg.) Muelle de extensión - frente, extremo Perno de ojo Cojinete bridado - 2 y 4 orificios Orificio - taladrado Orificio - cónico (pulgada, métrico) Viga I (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Perno en “J” (pulgada, métrico) Clave Tuerca de mariposa estriada (pulgada, DIN) Tornillo tirafondo (pulgada, métrico) |
Arandela de presión (pulgada, métrico, DIN, ISO) Cojinete de agujas Tuerca (pulgada, métrico, DIN, ISO) Pasador cilíndrico (DIN) Cojinete de soporte Arandela plana (pulgada, métrico, DIN, ISO) Polea* Tubería rectangular (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Anillo de retención (pulgada, DIN) Arandela de retención (DIN) Remache - grande (pulgada) Remache - pequeño (pulgada) Remache (DIN) Cojinete de rodillos Cadena de rodillo - circular Cadena de rodillo - lineal Cadena de rodillo - eslabón de desplazamiento Tubería redonda (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Tornillo y tuerca (pulgada, métrico, DIN, ISO) Tornillo de fijación (pulgada, métrico, DIN, ISO) Eje Tornillo para chapa (pulgada, métrico) |
Tornillo de vástago con caña de apoyo (pulgada, métrico, DIN, ISO) Rueda dentada* Engranaje cilíndrico de dientes rectos* Cremallera de engranaje cilíndrico de dientes rectos Tubería cuadrada (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Perno articulado Perno de ojo articulado Pasador cónico (pulgada, DIN) Cojinete de rodillos cónicos Perno en “T” En “T” (en pulgada y métrico de AISC, BSI, JIS, DIN) Cojinete de presión Tornillo de cabeza Marmoleado (pulgada) Muelle de torsión - frente, extremo Remache tubular (DIN) Perno de abrazadera Ala ancha (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Tuerca de mariposa (DIN) Tuerca de mariposa tipo A, B, C, D (pulgada) Cuña de media caña Tornillo para madera Tornillo sinfín Engranaje de tornillo sinfín* Sección Z |
Para crear un objeto 3D desde un objeto 2D:
Seleccione el objeto 2D. Se pueden seleccionar varios objetos 2D a la vez.
Escoja el comando correspondiente.
El objeto 3D se crea con los mismos parámetros que el objeto 2D.
