创建向北箭头

模式

工具

工具集

向北箭头

尺寸标注/备注

在各种配置中，使用向北箭头工具指示绘图方向。某些配置上可显示正磁北的偏差。如果设计图层是地理参照层，则旋转对象，以指向正确的方向。

不管绘图比例如何，向北箭头均维持恒定大小。

要创建向北箭头：

单击“工具和模式”。

单击以将对象放置在绘图中，然后再次单击以设置旋转。第一次在文件中使用该工具时，特性对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。

参数	说明
二维缩放系数	指定标记大小；增加缩放值可包含更大的标记

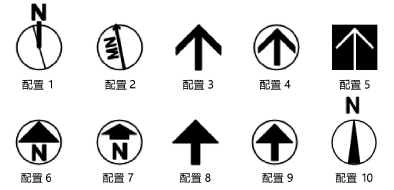

配置	从列表中选择箭头样式
箭头图形	从列表中选择箭头样式；箭头样式包括填充和未填充版本
显示 MN 倾角	为某些样式添加正磁北的偏差
倾斜度偏移	指定从正北偏移的度数
使用日影仪	将箭头与绘图中的日影仪关联。向北箭头将与日影仪的北点对齐。
选择日影仪	打开“选择日影仪”对话框。单击日影仪旁边的使用列以选择它。
