创建重复单元细节

模式

工具

工具集

重复单元

细节设计

重复单元工具用于沿路径绘制世界比例符号，创建如砌筑块材、屋面板瓦和壁板的重复元素。要创建重复单元细节，使用重复单元工具，或绘制多段线，然后选择从形状创建对象命令（请参阅从形状创建对象）。

绘制重复单元细节：

单击“工具和模式”。

单击首选项以打开“特性”对话框并指定工具的默认参数。可以稍后从“对象信息”面板编辑参数。

单击以设置对象的起点。

单击以设置线段的终点和下一线段的起点。以此方式继续绘制线段，直到对象完成。

在起点处再次单击鼠标以完成闭合的多段线对象，或双击以完成开放的多段线对象。

始终完整绘制每个单元；不会剪辑最后一个单元，即使在其超过绘制的路径时。以对象的指派画笔样式绘制重复单元偏移路径（路径的填充样式始终为“无”）。

重复单元工具可使用由文本和/或形状制成的自定义符号创建线条。节距决定间距；从“属性”面板设置画笔属性。

稍后，可以从“对象信息”面板中编辑重复单元参数。

参数	说明

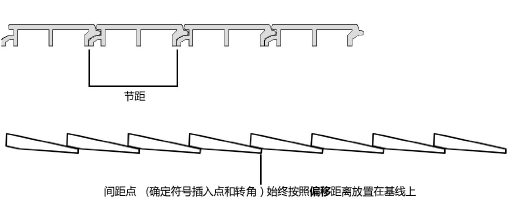

偏移	设置对象基线从绘制路径的距离；旋转符号，以便其第一个点（其节距点）始终按照偏移距离放置在基线上
间距	设置从一个单元的起点到另一个单元的起点的距离
使用符号节距	根据符号定义设置节距；取消选择以手动缩放节距
使用垂直节距	将符号逆时针旋转 90 度并设置垂直节距；这对于要垂直堆叠（而非垂直排列）的符号非常有用，因为它们可以以更自然的方式绘制
第一节距不同	允许为第一个单元指定不同节距
第一节距	为第一个单元指定节距
垂直翻转	垂直翻转单元符号
水平翻转	水平翻转单元符号
选择符号	打开“选择符号”对话框。单击符号选择器。从“资源选择器”双击不同的符号以应用。
顶点参数	编辑重复单元细节路径顶点；请参阅编辑基于顶点的对象

通过选择转换为插件对象，从重复单元对象创建插件符号（请参阅创建符号定义）。激活“资源管理器”中的符号以使用保存的符号参数绘制重复单元。
