插入比例尺

模式

工具

工具集

比例尺

尺寸标注/备注

使用比例尺工具指示绘图对象的比例。要为视口加一个比例尺，请选择修改 > 编辑视口，并作为视口注释放置一个比例尺。

要创建比例尺：

单击“工具和模式”。

单击以将对象放置在绘图中，然后再次单击以设置旋转。第一次在文件中使用该工具时，特性对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。

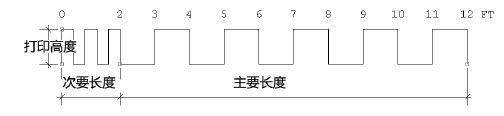

参数	说明
打印高度	指定比例尺的打印高度
次长度	指定次长度
小分度的数量	指定小分度的数量（第一个分度分成小分度；比例尺的剩余部分为主分度）
主长度	指定主长度
主分度的数量	指定主分度的数量
样式	选择比例尺样式：Z 字形、盒状、线条、方格型或折叠
调整单位	在为绘图文件指定的单位之间切换（文件 > 文档设置 >单位）；例如，在英尺和英寸之间切换
小数点	显示最多四位小数的单位
