约束距离

多个尺寸约束工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。

约束一个对象的一条边、一条线段的垂直距离，或两点之间的距离，不论角度如何。约束可以防止意外的重调大小操作，保持原始距离。如果约束是作用于两个不同的对象上，修改其中一个对象后，另一个约束的对象会移动以保持相同的约束距离。

如要约束一个对象的一条边或一条线段的距离：

单击该工具。

单击要约束的对象。

将在对象上绘制一个绿色水平距离约束。

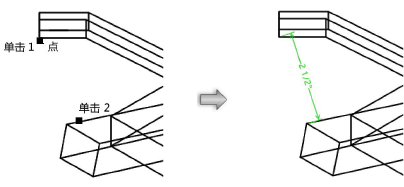

如要约束两点之间的距离：

单击该工具。

单击要约束的第一个点。

单击要约束的第二个点。

将在两点之间绘制一个绿色距离约束。
