放置相机匹配参照

命令	路径
放置参照	视图 > 相机匹配

相机匹配参照为相机匹配提供模型在三维空间的朝向。它被放置在模型上以定义消失线所在的平面。三条颜色编码的轴线定义了以下消失点：

绿色：左消失点

红色: 右消失点

蓝色：垂直消失点

相机匹配参照也建立了一个三维点，可以位于照片中（在已知高度的现有点）。

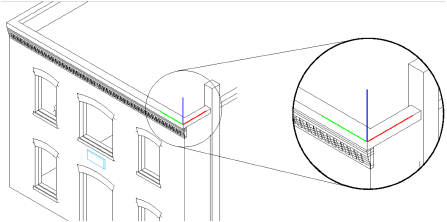

通常，相机匹配参照应位于对象的角落，两个箭头应沿两个非平行垂直面（比如在角落相交的两面墙壁）指向。如果模型的拐角角度不是 90 度，则左右轴之间的角度可调整至匹配。在俯视图/平面图，拖动每条线端点的选择控点以对齐模型拐角。

要放置相机匹配参照：

导航至放置三维模型的设计图层。

选择该命令。

命名“相机匹配”参照。

在模型中所需的参照点上单击，旋转相机匹配参照以关联模型，然后再次单击。

可以从“对象信息”面板中编辑选定的相机匹配参照的特性。

参数	说明
Z	将相机匹配参照的 Z 高度设置为照片中元素的已知高度。如果该元素存在于模型中，将相机匹配参照放在该位置。
显示三维轴	在三维视图中，该选项显示了相机匹配参照在模型中的朝向。取消选择该选项以仅显示三维坐标点。如果相机匹配参照在包含相机匹配对象的视口中可见，取消选择该选项为最终渲染的模型将其关闭。

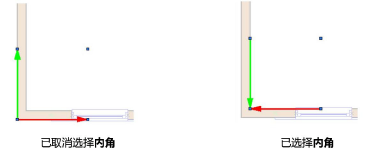

内角	当相机匹配参照被放置在外角时（例如对于外视图），取消选择。箭头指向：远离相机位置远离角朝向消失点当相机匹配参照被放置在内角时（例如对于内视图），选择。箭头指向：远离相机位置朝向角朝向消失点
