相机匹配预览对象
包含在相机匹配对象中的预览对象有助于建立相机匹配视图。该对象由两个垂直平面组成，两个平面的放置跟参照对象关联。一个垂直平面为绿色，朝左消失点消失；另一个平面为红色，朝右消失点消失。根据其当前设置，该对象始终显示在由相机匹配对象计算的透视图中。这在进行调整时提供了实时预览，使准确的设置参数和控制线变得更加容易。

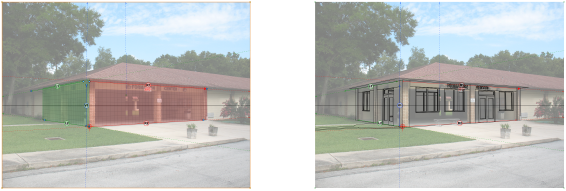

当默认设置跟照片中的对象大小可能不相关时，可用于了解当相机匹配对象中的控制线和设置改变时，透视图是如何形成的。但是，如果知道照片中现有对象的大小，则可以将预览对象设置为该大小。在图像中，预览对象被设置成从角到两柱宽和两柱深的尺寸。这也刚好是模型的提议部分的范围。您刚好可以看到在实际单击设置视图以匹配前视图跟照片对齐的程度。请记住，预览对象只是辅助，帮助设置相机匹配对象的参数。尽管试图设置相机匹配对象不错，以便预览对象跟照片良好对齐，但完美对齐并非关键。关闭后，单击设置视图以匹配。可以始终调整视图以进一步微调。
当单击设置视图以匹配（或微调视图）时，预览对象被关闭，并设置模型视图（如右图所示）。
要设置预览对象参数：
选择相机匹配对象（在图纸层视口的“编辑注释”模式）。
从“对象信息”面板单击预览对象设置。
“预览对象设置”对话框打开。
|
参数 |
说明 |
|
预览对象视图 |
预览对象的动态预览 |
|
预览对象尺寸 |
|
|
约束尺寸为立方体 |
约束左、右和垂直平面尺寸相等。选定时，右和垂直尺寸设置为和左尺寸相等。 尽管“立方体”这个词意味着左右平面之间是 90 度，该角度始终匹配相机匹配参照的左右轴之间的角度。 |
|
左平面长度 |
预览对象的左（绿色）垂直平面的水平尺寸 |
|
右平面长度 |
预览对象的右（红色）垂直平面的水平尺寸 |
|
平面高度 |
预览对象的左两个（左和右）垂直平面的垂直尺寸 |
|
显示以下间距的栅格 |
以指定大小在预览对象平面上覆盖栅格 |
|
参照对象偏移 |
|
|
水平偏移 |
预览对象沿选定平面的水平偏移（从相机匹配参照） |
|
垂直偏移 |
预览对象沿选定平面的垂直偏移（从相机匹配参照） |
|
沿平面偏移 |
用于预览对象偏移的平面相对于相机匹配参照 |
