孔 - 钻孔
|
细节设计 |
多个钻孔和螺纹孔工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。

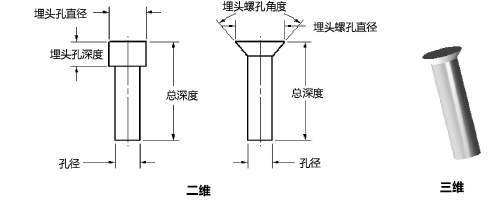

二维和三维钻孔均可用。三维钻孔是一种可从任何其他实体对象删减的实体对象，可为模型、模具和许多其他机器部件创建准确的三维模型（请参阅删减实体）。
插入钻孔：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，特性对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|
参数 |
说明 |
|
孔径 |
输入孔径 |
|
总深度 |
输入孔的深度 |
|
孔类型 |
选择一种孔类型
|
|
钻尖角 |
对于“盲孔”类型，指示孔底部钻尖的角度 |
|
孔样式 |
选择孔样式
|
|
直径 |
对于沉头孔或沉头螺孔样式，输入沉头孔或沉头螺孔的直径 |
|
深度 |
对于埋头孔样式，指定埋头孔的深度 |
|
角度（度） |
对于沉头螺孔样式，指定沉头螺孔的角度 |
|

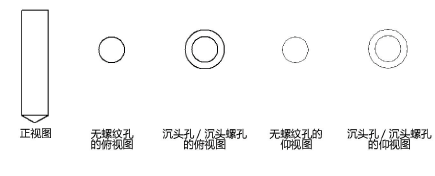

视图 |
选择二维视图
|
|
显示中心线 |
绘制带中心线的二维钻孔 |
