螺纹
|
模式 |
工具 |
工具集 |
|
符号插入工具模式 |
螺纹
|
细节设计 |
要插入螺纹：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，特性对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|
参数 |
说明 |
|
直径 |
输入螺纹直径 |
|
总体长度 |
指定螺纹的总体长度 |
|
螺纹长度 |
仅指定螺纹的长度 |
|
螺距 |
指定螺距 |
|
圆角半径 |
指定圆角半径 |
|

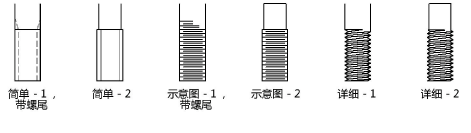

螺纹样式 |
选择一种螺纹显示样式。对于样式 1，轴肩直径等于螺纹直径；对于样式 2，轴肩直径等于螺距直径。
|
|
螺纹底部 |
选择平底或倒角 |
|
螺纹显示为 |
对于简单螺纹样式，选择虚线或实线
|
|
显示螺尾 |
对于简单 - 1 和示意图 - 1 样式，显示螺尾 |
|
显示中心线 |
绘制带中心线的螺纹 |
