槽轮机构
当驱动装置匀速旋转时，使用 Vectorworks 软件提供的槽轮机构模板之一创建的槽轮机构装置生成从动部件（分度盘）的间断旋转运动。
如要将槽轮机构包含在现有 Vectorworks 绘图中，建议的过程是：在单独文件中创建槽轮机构，然后将其复制并粘贴到绘图中，然后通过选择槽轮机构并选择 修改 > 转换 >转换为组来将其转换为组。
要创建槽轮机构对象：
选择文件 > 新建。
“创建文档”对话框打开。
选择使用文档模板 ，然后选择槽轮机构（英制）.sta 或槽轮机构（公制）.sta 模板。
对于 2019 及更高版本，所需的 .sta 文件位于[Vectorworks]\Libraries\Objects - Miscellaneous_Entourage\Machine Design\Templates 文件夹中。将所需的模板文件复制到 [User]\Libraries\Defaults\Templates 文件夹中。

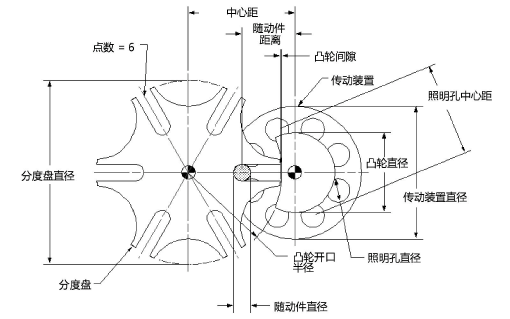

新文件将会打开，带有默认插入的槽轮机构。可以在“对象信息”面板中编辑槽轮机构的特性。
|
参数 |
说明 |
|
点数 |
输入分度盘上的点数 |
|
中心距 |
输入分度盘中央和传动装置之间的距离 |
|
随动件直径 |
输入随动件直径 |
|
凸轮间隙 |
输入凸轮间隙 |
|
凸轮直径 |
输入凸轮直径 |
|
传动装置直径 |
输入传动装置直径 |
|
分度盘直径（参照） |
显示分度盘的直径 |
|
随动件距离（参照） |
显示随动件距离 |
|
凸轮开口半径（参照） |
显示凸轮开口半径 |
|
照明孔 |
在传动装置上放置照明孔 |
|
编号 |
输入照明孔数量 |
|
直径 |
输入照明孔直径 |
|
中心距 |
输入传动装置周围的照明孔中央之间的距离 |
|
显示中心标记 |
将中心标记符号放置在分度盘和凸轮/驱动装置之上 |
|
显示中央线 |
绘制带中线的分度盘和凸轮/驱动装置 |
