弹簧
蝶形弹簧
|
模式 |
工具 |
工具集 |
|
符号插入工具模式 |
蝶形弹簧
|
机器组件 |
蝶形弹簧工具和蝶形弹簧 - 三维工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。
要插入蝶形弹簧：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，特性对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|

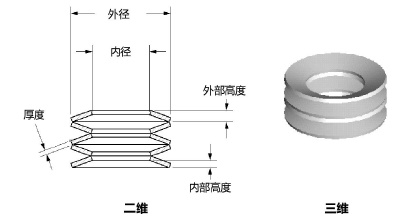

参数 |
说明 |
|
内径 |
指定蝶形弹簧的内径 |
|
外径 |
指定蝶形弹簧的外径 |
|
厚度 |
输入线厚度 |
|
高度 |
输入每个弹簧部分的高度 |
|
高度为 |
指定是否将高度值应用至弹簧内部或外部 |
|
弹簧数 |
指定弹簧数 |
|
配置 |
选择弹簧配置
|
|
数字降/数字升 （仅限于交替配置） |
对于“交替向下和向上”弹簧配置，输入向上和向下的弹簧数量 |
|
绘制第一个弹簧 （仅限于交替配置） |
对于“交替向下和向上”弹簧配置，将第一个弹簧剖面绘制为向上 |
|
视图 （仅二维） |
选择二维视图
|
|
绘制中央线 （仅二维） |
绘制带中线的二维弹簧 |
