扭力弹簧：端视图和三维
|
模式 |
工具 |
工具集 |
|
符号插入工具模式 |
扭转弹簧 - 端视图
扭转弹簧 - 三维
|
机器组件 |
多个扭转弹簧工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。
要插入扭力弹簧 - 端视图：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，特性对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|
参数 |
说明 |
|
线径 |
输入线径 |
|
外径 |
指定扭转弹簧卷绕部分的外径 |
|
有效线圈数 （仅三维） |
指定三维扭转弹簧卷绕部分中的有效圈数 |
|
端部 #1/2 |
选择以便输入端 #1 和/或端 #2 的尺寸 |
|
长度 |

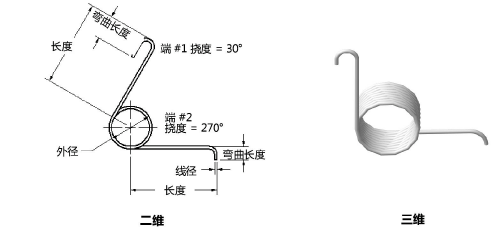

对于每一端，指定线圈中央到弯曲部分之间的长度 |
|
挠度 |
输入每一端的挠度角 |
|
端部样式 |
选择每一端的样式（指定顺时针 (CW) 或逆时针 (CCW) 方向）
|
|
弯曲半径 |
对于每一端，指定弯曲半径值（不适用于普通端部样式） |
|
弯曲长度 |
对于每一端，指定弯曲部分和线端之间的长度值（不适用于普通或全环端部样式） |
|
涡旋 |
选择左手或右手涡旋方向 |
