Diseño de objetos punteados
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Consulte los modos en el tema Herramienta Polilínea. |
Punteado
|
Cotas/notas |
La herramienta Punteado crea una trama aleatoria (diferentes formas, tamaños y, de manera opcional, colores) dentro de límites definidos, que lucen como un efecto de sombreado dibujado a mano. Para crear un objeto punteado, puede usar la herramienta Punteado o trazar una forma bidimensional cerrada y luego ejecutar el comando Crear objetos desde formas. Siga las instrucciones del caso en el tema Diseño de objetos a partir de formas.
Pasos para crear objetos punteados:
Pulse la herramienta y el modo deseado.
Pulse Preferencias para abrir el cuadro de diálogo Definir trama de punteado, donde puede especificar los parámetros predeterminados de la herramienta. Luego puede editar estos parámetros en la paleta Información del objeto. Se pueden especificar hasta dos formas para definir la trama de punteado.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Forma 1/Forma 2 |
Pulse la pestaña correspondiente para definir dos formas, tamaños, proporciones y porcentajes de forma diferentes. |
|

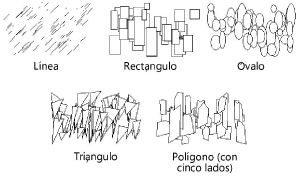

Tipo de forma |
Escoja la forma de relleno de punteado. Para la forma polígono, especificar el número de lados.
|
|
Tamaño mínimo/máximo |
Introducir el tamaño mínimo/máximo de la trama de punteado. |
|
Proporción de aspecto máxima |
Introduzca la proporción máxima de las formas punteadas (introducir 1 para usar una proporción de aspecto cuadrada). |
|
Porcentaje de mezcla |
Introducir el porcentaje de mezcla de la forma de relleno. El porcentaje define la contribución de cada forma para la trama de punteado hasta un 100 % (por ejemplo, introducir 60 % para forma uno y la forma dos mostrará automáticamente 40 %). Si se le asigna 100 % a la forma uno, entonces la forma dos no se podrá definir. |
|
Densidad de punteado |
|
|
Bajo/Alto |
Ajustar la densidad de las formas rellenas punteadas arrastrando el control deslizante sobre el control deslizante de Densidad de punteado o introduciendo un valor numérico entre 1 y 200 en el cuadro debajo del control deslizante de Densidad de punteado |
|
Formas de punteado de color |
Rellena de manera aleatoria formas punteadas con colores, en la gama de colores especificada |
|
Gama de colores/a |
Hacer clic en los cuadros de color para seleccionar las gamas de color deseadas |
|
Atenuar punteado desde el borde |
Crea un punteado que se atenúa desde el borde de la forma punteada.
|
|
Ancho de punteado |
Introducir el ancho del área atenuada en cotas de página. |
|
Centro de punteado vacío |
Deja sin sombra el centro de punteado.
|
|
Trato de borde |
Determina de qué manera las formas punteadas se dibujan en el borde de un área punteada.
|
|
Rotación aleatoria de formas |
Escoja esta opción para rotar las formas punteadas de manera aleatoria. Anule la selección para acelerar el dibujo si usa formas de relleno para las que no necesite rotación, tales como óvalos con una proporción de 1. |
|
Usar unidades de cota real |
Escoja esta opción para usar dimensiones reales. De lo contrario, las entradas se efectuarán en dimensiones de página, es decir, el tamaño en que muestran los elementos al imprimirlos. |
Las opciones Formas de punteado de color y Atenuar punteado desde el borde son acciones que exigen un esfuerzo intensivo del procesador y pueden aumentar considerablemente el tiempo de regeneración de punteado.
Haga clic para establecer el punto inicial del objeto.
Pulse aquí para definir el final del segmento y el comienzo del siguiente. Continúe dibujando segmentos de esta manera hasta completar el objeto.
Haga clic una segunda vez en el punto inicial para completar un objeto polilínea cerrado o haga doble clic para crear un objeto polilínea abierto.
Cómo editar objetos punteados
Para editar los parámetros de un objeto punteado pulse el botón Configuración de punteado en la pestaña Forma de la paleta Información del objeto (los parámetros se describen en.
Para modificar la configuración de punteado predeterminada, pulse el botón Preferencias en la barra de herramienta.
Para transformar un objeto punteado, haga doble clic en él para activar la herramienta Remodelar. Seleccione los controladores del objeto para remodelar el límite del objeto punteado. Consulte la información adicional en el tema Remodelado de objetos.
Cómo guardar tramas punteadas
Una vez que un punteado es establecido a la apariencia deseada, la trama se puede guardar como un símbolo para un futuro uso. Cuando selecciona el punteado en el Administrador de recursos, todas las configuraciones son preestablecidas y puede dibujar una nueva forma con esa trama de punteado.
Para guardar una trama de punteado:
Seleccione un objeto punteado.
En la paleta Información del objeto pulse Guardar punteado.
Se abre el cuadro de diálogo Introducir texto.
Indique un nombre único.
La trama de punteado es guardada como un símbolo en la carpeta de Punteados en el archivo activo.
Para usar una trama de punteado guardada, haga doble clic sobre ella En el Administrador de recursos, pulse un modo de dibujo desde la barra de herramienta, y dibuje el nuevo objeto punteado.
Consulte la información adicional sobre los modos de la herramienta Polilínea en el tema Herramienta Polilínea.
